Mechanizmy przesuwu

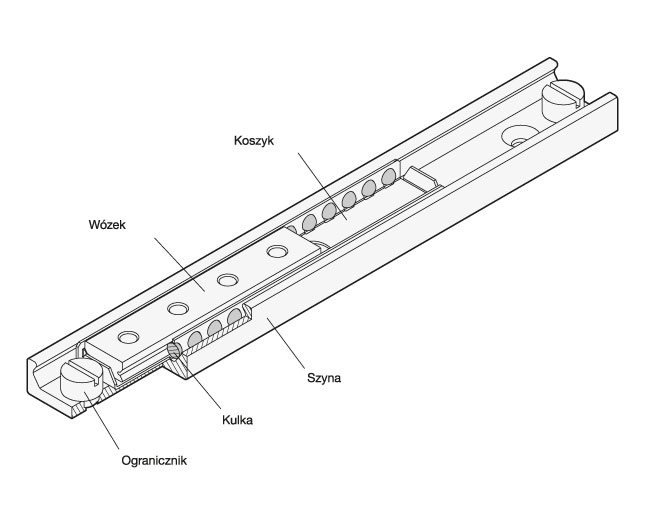

Wszystkie prowadnice liniowe składają się z szyny i poruszającego się wewnątrz niej wózka. Kulki łożyskowe umieszczone w koszyku pomiędzy szyną a wózkiem tworzą system łożyskowania tocznego, zapewniający też odpowiednie wzajemne pozycjonowanie obu elementów.

Zarówno szyna, jak i wózek są wykonane ze stali ulepszanej cieplnie, co pozwala na ich stosowanie w środowiskach przemysłowych z wyższymi wymaganiami w odniesieniu do nośności, cichobieżności i okresu użytkowania.

Wszystkie prowadnice dostępne są w kilku nominalnych wymiarach szyn h1 = 28, 35 i 43 mm i mogą być również dostarczane w niestandardowych długościach od 130 mm do 1970 mm, odpowiednio do indywidualnych potrzeb.

Prowadnice liniowe są standardowo wyregulowane w taki sposób, aby zapewnić bezluzową współpracę szyny z wózkiem (wstępnie naprężone). Bieżnie szyn i wózków są hartowane indukcyjnie, co w połączeniu z łożyskami tocznymi skutkuje niższym zużyciem i dłuższą żywotnością układu. Prowadnice liniowe są stale smarowane wysokiej jakości smarem, przeznaczonym do systemów prowadnic liniowych.

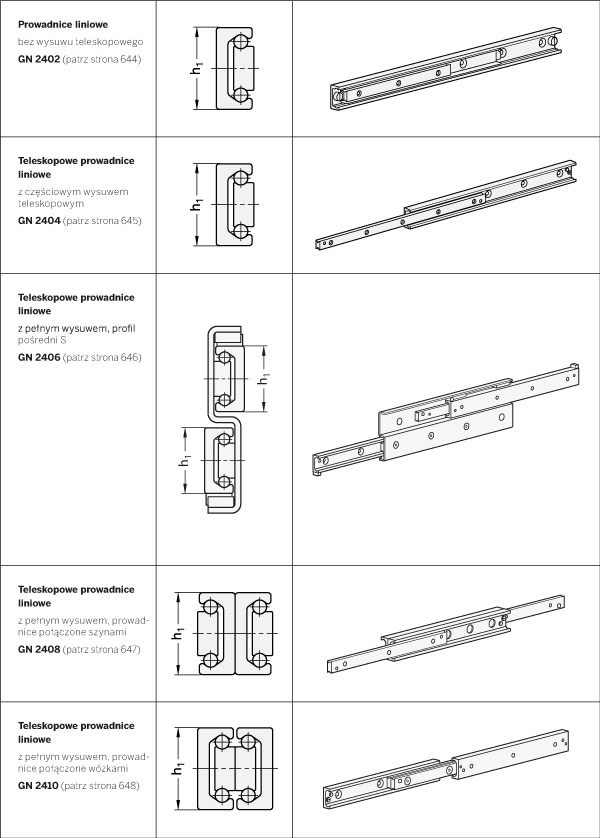

W zależności od potrzeb dostępnych jest kilka różnych typów prowadnic. Zakresy przesuwu wózka mogą zawierać się całkowicie wewnątrz, częściowo na zewnątrz, bądź całkowicie na zewnątrz szyny. W pełni wysuwane teleskopowe prowadnice liniowe składają się z prowadnic liniowych połączonych ze sobą szynami, wózkami lub za pomocą profilu pośredniego.

Do mocowania prowadnic służą otwory z gniazdami pod śruby z łbem stożkowym w szynach oraz w zależności od typu konstrukcji, otwory gwintowane lub z gniazdami pod śruby z łbem stożkowym w wózkach. Kompaktowa konstrukcja sprawdza się w aplikacjach, gdzie przestrzeń jest ograniczona.
