Zestaw skalowy

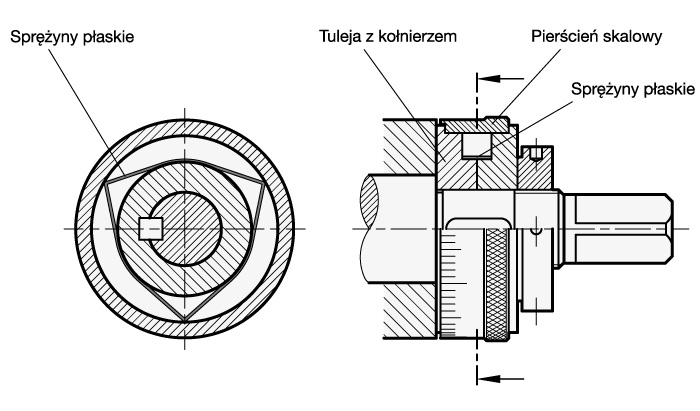

Przykład montażu i instalacji

Zestaw skalowy składa się z:

1 pierścień skalowy	2 tuleja z kołnierzem	3 płaskie sprężyny
GN 264-30	GN 268-24-K12	GN 374-0,3-10
GN 264-40	GN 268-32-K12	GN 374-0,4-10
GN 264-40	GN 268-32-K14	GN 374-0,4-10
GN 264-40	GN 268-32-K16	GN 374-0,4-10
GN 264-60	GN 268-50-K12	GN 374-0,6-10
GN 264-60	GN 268-50-K16	GN 374-0,6-10
GN 264-60	GN 268-50-K20	GN 374-0,6-10
GN 264-60	GN 268-50-K28	GN 374-0,6-10
GN 264-80	GN 268-60-K12	GN 374-0,8-10
GN 264-80	GN 268-60-K14	GN 374-0,8-10
GN 264-80	GN 268-60-K16	GN 374-0,8-10
GN 264-80	GN 268-60-K22	GN 374-0,8-10

Informacje

Zestaw skalowy jest używany do precyzyjnego ustawiania wszystkich komponentów maszyny, które są regulowane względem wałka.Wszystkie element składowe wykonane zostały ze stali. Zestaw sprężyn płaskich umożliwia elastyczne połączenie pierścienia skalowego z tuleją z kołnierzem. Połączenie to zapewnia obrót pierścienia skalowego zgodnie z obrotem wałka (wrzeciona), dając jednocześnie możliwość przestawienia ich wzajemnej pozycji gdy wałek jest nieruchomy.Części wchodzące w skład zestawu skalowego są zamawiane osobno.
