Wytyczne dotyczące wyboru odpowiedniego modelu

Analiza testów statycznych w celu wybrania odpowiedniego tłumika drgań.

Wymagane dane podstawowe:

• Obciążenie statyczne pojedynczego wibroizolatora (działające w danym punkcie podparcia).
• Częstotliwość zakłócająca, która wymaga wytłumienia i żądany procent izolacji.

Sposób doboru wibroizolatora:

• Posługując się diagramem do wyznaczania stopnia izolacji, odczytaj ugięcie statyczne wymagane do uzyskania żądanego poziomu izolacji.
• Wybierz produkt, który przy działającym na niego obciążeniu wykazuje ugięcie zgodne z wymaganym.

Przykład doboru:

Przeanalizujmy przykład o następujących parametrach:

• Obciążenie statyczne każdej podpory: 1400 N
• Częstotliwość wymagająca izolacji: 1200 obr/min = 20 Hz
• Wymagana izolacja: 90% przy 20 Hz

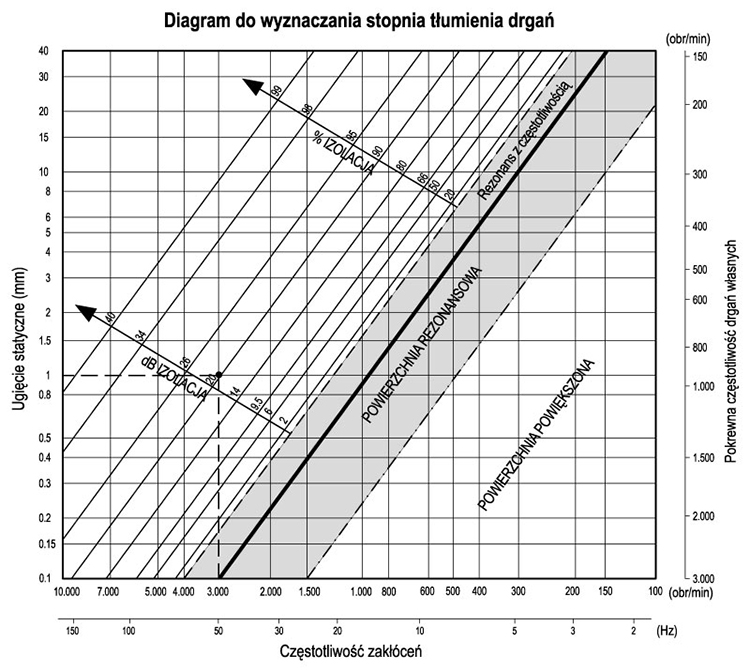

Poniższy diagram wskazuje, że dla uzyskania 90% skuteczności izolacji drgań, częstotliwości 20 Hz, wymagane jest ugięcie statyczne co najmniej 7 mm. Podczas tłumienia procentowa skuteczność izolacji drgań może się różnić, zalecany jest kontakt z działem technicznym Elesa+Ganter.

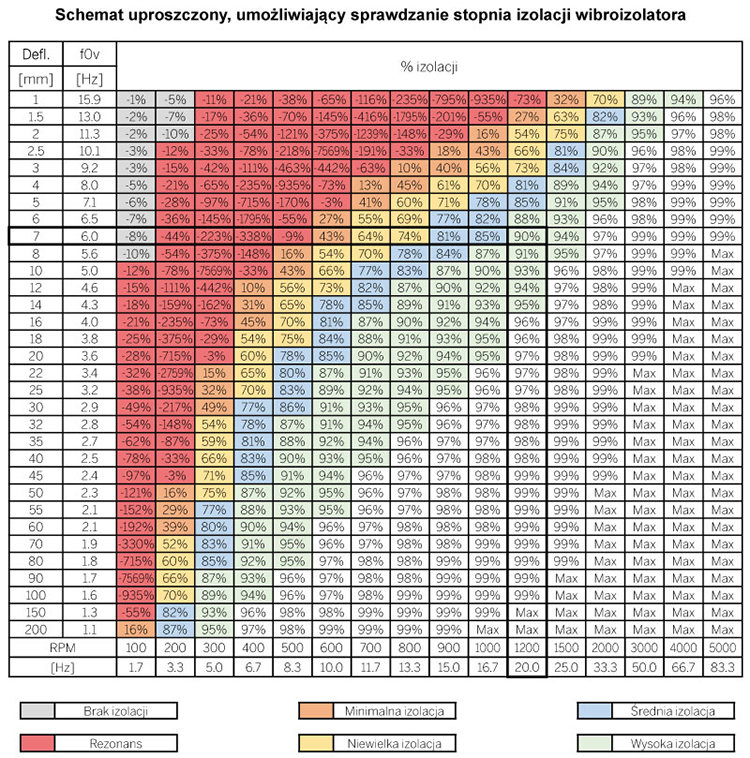

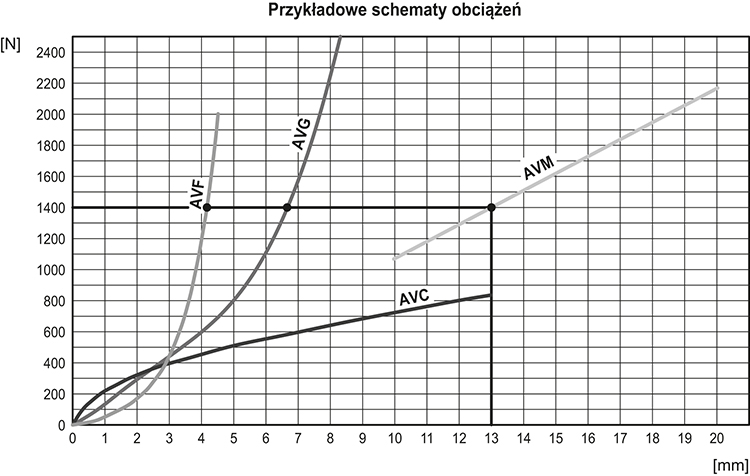

Bazując na poniższym wykresie, można stwierdzić, że linię 1400 N przecinają linie ugięcia następujących produktów: AVF, AVG, AVM.

W przypadku obciążenia wynoszącego 1400 N oczekiwanie ugięcie statyczne ma następujące wartości:

• AVF: około 4 mm (< 7 mm) = około 80% izolacji przy 20 Hz
• AVG: 6,5 mm (< 7 mm) = około 88% izolacji przy 20 Hz
• AVM: 13 mm (< 7 mm) = około 95% izolacji przy 20 Hz

W związku z tym, najbardziej odpowiedni produkt, który zapewnia najlepszy stopień izolacji, to AVM.
