2.2 POKRĘTŁA ZACISKOWE Z GWINTOWANYMI WTOPKAMI (SPOSOBY MONTAŻU)

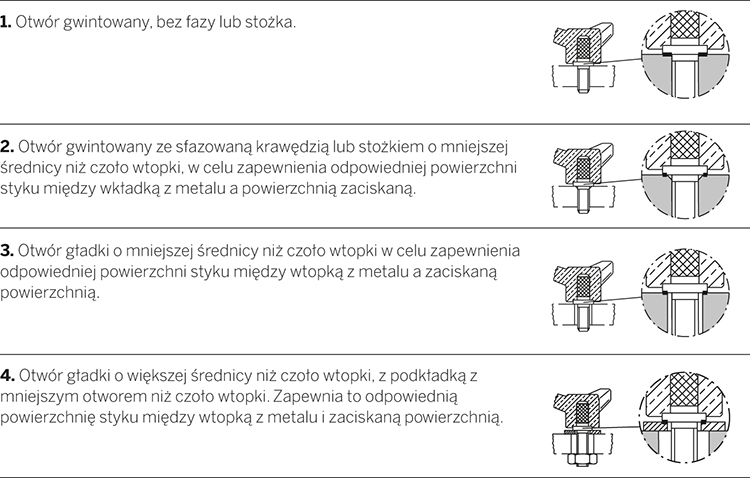

Sposoby montażu stwarzające optymalny zacisk

Tworzywowa podstawa pokrętła nigdy nie powinna spoczywać na dociskanej powierzchni. W ten sposób trzpień lub gwintowana wtopka nie są poddawane nieprawidłowemu skręcaniu (efekt „korkociągu”) przy zastosowaniu siły rozciągającej. Zatem zakotwienie metalowej wtopki do tworzywa jest obciążane we własciwy sposób, tzn. podlega wtedy tylko momentowi obrotowemu przyłożonemu do pokrętła w celu jego dokręcenia.

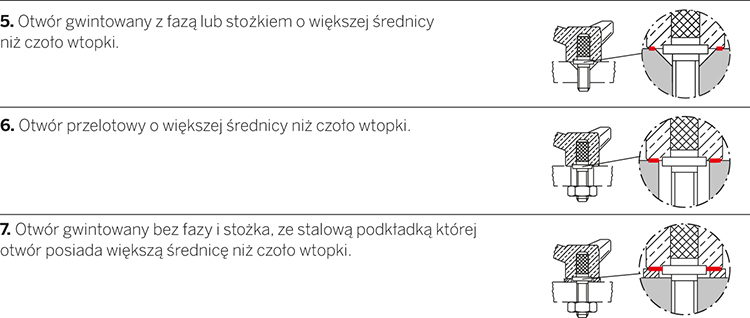

Nieprawidłowe sposoby montażu

Kiedy tworzywowa podstawa pokrętła spoczywa na zaciskanej powierzchni, trzpień lub wtopka gwintowana również podlegają obciążeniu osiowemu (efekt „korkociągu”), co może spowodować uszkodzenie ich zakotwienia w materiale z tworzywa sztucznego. Wartość tej siły jest zawsze wyższa, z dość szerokim marginesem bezpieczeństwa, niż ta, która może być użyta podczas normalnej operacji wykonywanej ręcznie, jednak konstruktorzy, biorący pod uwagę nieprawidłowe zastosowanie, powinni unikać sytuacji przedstawionych w przypadkach 5, 6, 7.
