10.8 DIN ISO 286 ISO-Tolerancje podstawowe

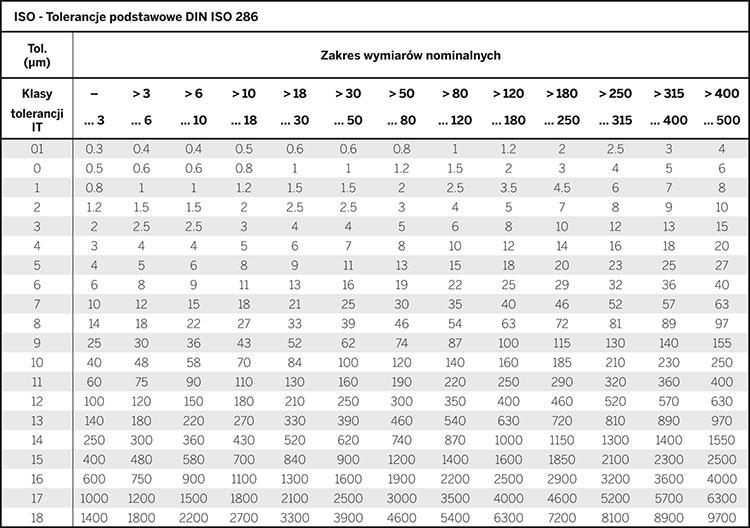

Niniejsza norma ISO jest podstawą systemu tolerancji i pasowań. W tabeli znajdują się przeliczone wartości tolerancji w odniesieniu do podstawowego wymiaru.
Zakres zastosowania tabeli ogranicza się do gładkich powierzchni cylindrycznych lub równoległych powierzchni czy płaszczyzn kontaktowych.
Wartości liczbowe klasy tolerancji ISO (IT) definiują wartość tolerancji i stąd jej zakres. W miarę wzrastania wartości liczb poszerza się pole tolerancji.

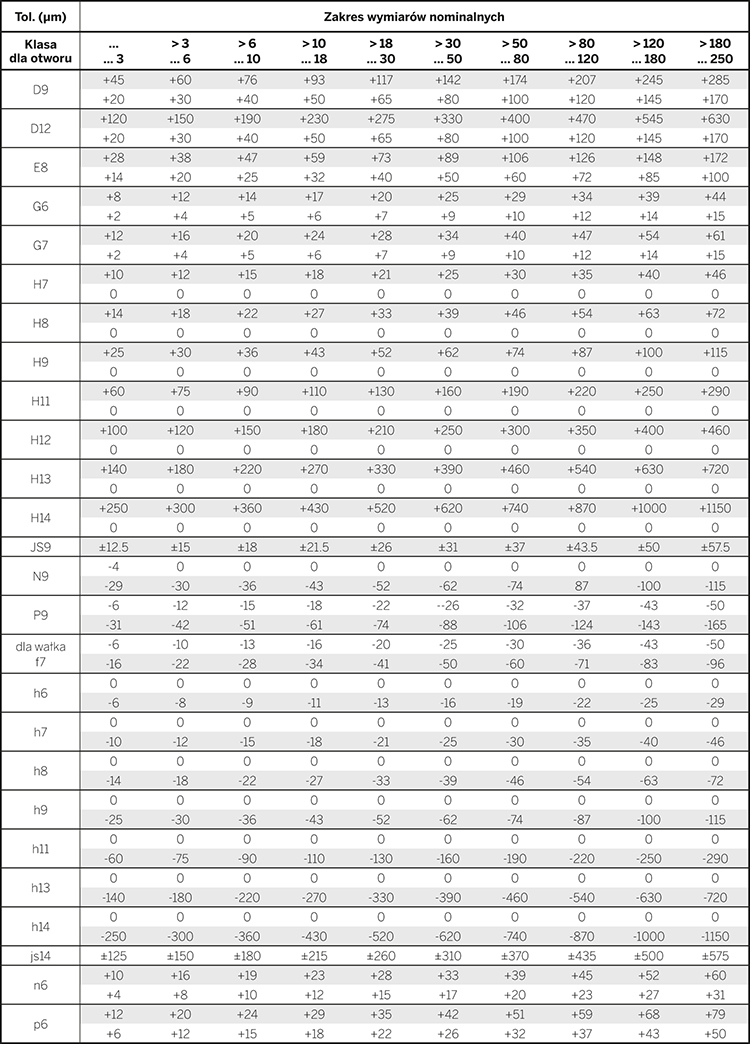

W celu identyfikacji położenia pola tolerancji w odniesieniu do wymiaru nominalnego (linii zerowej) używa się numeru klasy tolerancji poprzedzonego literą.
Najczęściej używanym polem tolerancji dla otworów jest H. Oznacza ono, że minimalny wymiar otworu odpowiada wymiarowi nominalnemu.
Wymiar maksymalny jest sumą wymiaru nominalnego i pola tolerancji IT.

Przykłady:
otwór 20 H7 = 20 +0,021/0 | bore 8 H11 = 8 +0.090/0
minimalny wymiar: 20.000 | minimalny wymiar: 8.000
maksymalny wymiar: 20.021 | maksymalny wymiar: 8.090
