1.1 Analogowe wskaźniki obrotów
Wskaźniki położenia ELESA-CLAYTON można podzielić na różne kategorie ze względu na rodzaj odczytu lub mechanizm działania. Dostarczane są oddzielnie, odpowiednie koło ręczne / pokrętło należy zamówić osobno. Wyjątek stanowią modele zintegrowane, w których wskaźnik montowany jest na etapie produkcji.

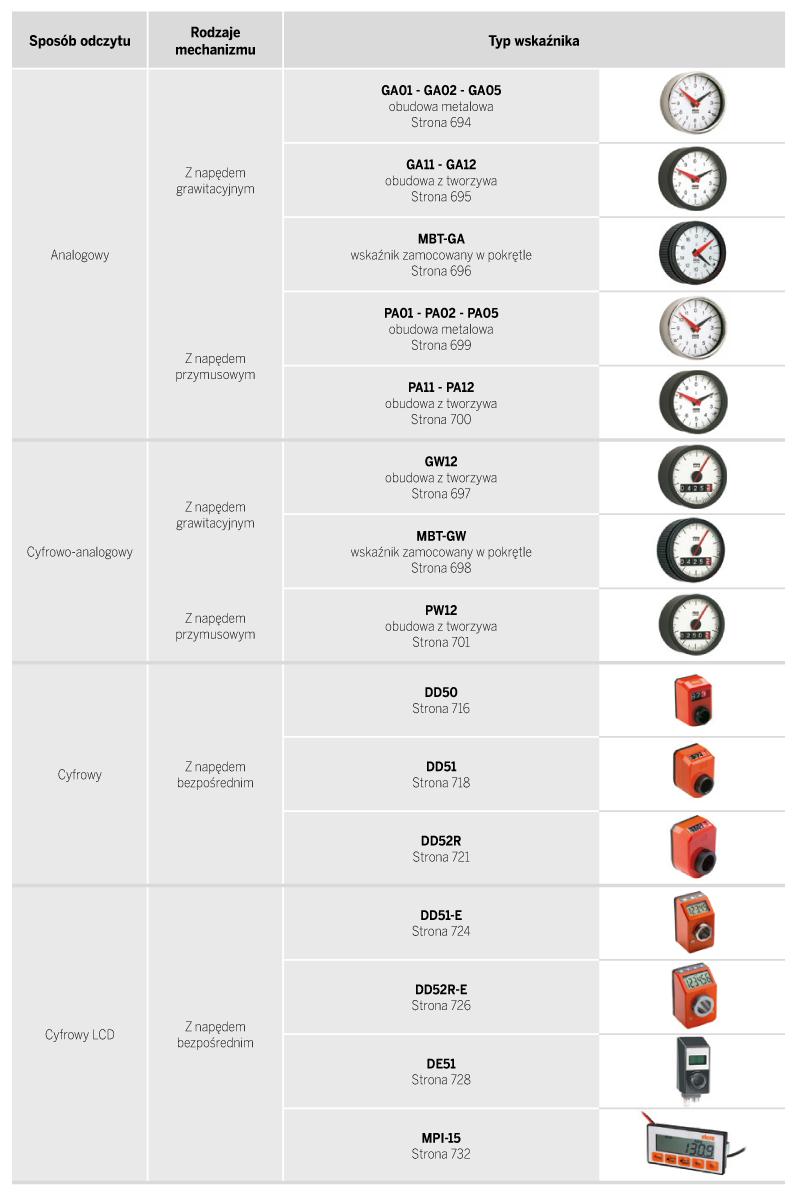

Rodzaje odczytu
Analogowy: odczyt dokonywany jest za pomocą dwóch wskazówek obracających się na tle skali z podziałką.
Cyfrowo-analogowy: odczyt dokonywany jest bezpośrednio za pomocą licznika oraz wskazówki obracającej się na tle skali z podziałką.
Cyfrowy: odczyt dokonywany jest bezpośrednio za pomocą licznika.
Cyfrowy LCD: odczyt dokonywany jest bezpośrednio za pomocą elektronicznego wyświetlacza cyfrowego.
Wskaźniki analogowe są zwykle wyposażone w skalę z podziałką i dwie wskazówki, które pokazują liczbę obrotów oraz część obrotu wykonanego przez wałek startujący od pozycji wyjściowej.
Rodzaje mechanizmu
Z napędem grawitacyjnym: wykorzystywany jest wtedy, gdy wałek na którym ma być zainstalowany wskaźnik znajduje się w pozycji poziomej lub odchylonej od poziomu maksymalnie o 60°. Obracanie kołem ręcznym ze wskaźnikiem powoduje przemieszczanie się wskazówek, podczas gdy skala, która jest odpowiednio wyważana, dzięki sile grawitacyjnej pozostaje w stałej pozycji.
Z napędem przymusowym: stosowany jest na wałkach sterujących w dowolnej orientacji. Obracanie kołem ręcznym ze wskaźnikiem powoduje przemieszczanie się wskazówek, podczas gdy skala pozostaje w stałej pozycji, gdyż jest unieruchomiona za pomocą zamontowanego w maszynie kołka kotwiącego.
Z napędem bezpośrednim: stosowany jest na wałkach sterujących w dowolnej orientacji. Wskaźnik umieszczony jest bezpośrednio na wałku i utrzymywany w danej pozycji za pomocą kołka kotwiącego.
-
