Mechanizmy przesuwu z dwoma profilami prowadzącymi
GN 491

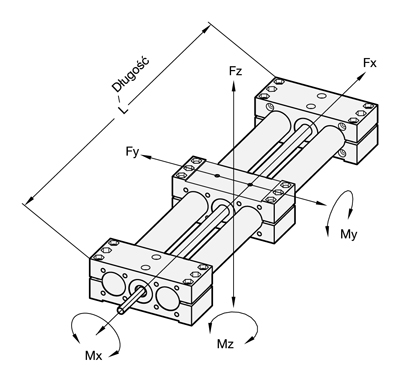

d GN 491 | Fx w N | Fy w N dla l = | Fz w N dla l = | Mx w Nm | My w Nm | Mz w Nm | ||||
---|---|---|---|---|---|---|---|---|---|---|
500 | 1000 | 1500 | 500 | 1000 | 1500 | |||||
18 | 425 | 215 | 110 | - | 105 | 80 | - | 22 | 35 | 40 |
30 | 850 | 1100 | 900 | 550 | 600 | 350 | 150 | 100 | 100 | 100 |
40 | 1100 | 3700 | 2800 | 1400 | 2100 | 600 | 130 | 150 | 140 | 170 |
50 | 1900 | 3850 | 2400 | 2100 | 3100 | 700 | 200 | 180 | 220 | 290 |
60 | 2700 | 6900 | 2700 | 5100 | 6300 | 2800 | 360 | 320 | 350 | 500 |
GN 492

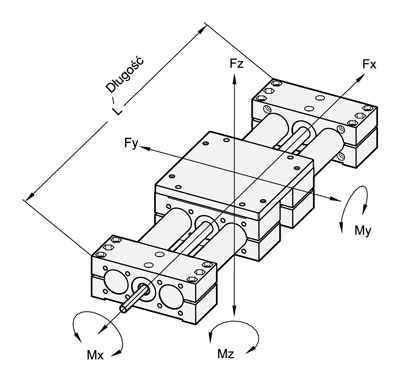

d GN 492 | Fx w N | Fy w N dla l = | Fz w N dla l = | Mx w Nm | My w Nm | Mz w Nm | ||||
---|---|---|---|---|---|---|---|---|---|---|
500 | 1000 | 1500 | 500 | 1000 | 1500 | |||||
18 | 425 | 290 | 180 | - | 150 | 105 | - | 42 | 50 | 75 |
30 | 850 | 1500 | 1300 | 800 | 700 | 550 | 50 | 150 | 150 | 200 |
40 | 1100 | 6400 | 3400 | 1900 | 2400 | 750 | 230 | 180 | 210 | 260 |
50 | 1900 | 7500 | 5100 | 2700 | 3400 | 850 | 340 | 250 | 350 | 530 |
60 | 2700 | 11500 | 9500 | 8200 | 7500 | 3100 | 610 | 550 | 650 | 980 |
Przy wartościach granicznych wskazanych powyżej, następuje przejściowe odkształcenie sprężyste profilu o 0.5 mm.
OPIS
Wózek mechanizmu z nakrętką prowadzącą napędzany jest łożyskowaną tocznie śrubą trapezową. Prowadzenie wózka zapewniają dwie równoległe, chromowane, stalowe profile rurowe. Rozwiązanie takie daje możliwość przenoszenie bardzo dużych obciążeń osiowych, jak również momentów gnących.
Podwójny wózek mechanizmów przesuwu GN 492 umożliwia przenoszenie jeszcze większych momentów gnących oraz rozszerza zakres zastosowań.
Mechanizmy przesuwu z dwoma profilami prowadzącymi zostały skonstruowane z myślą o ich ręcznym napędzie (za pomocą kół ręcznych). Przy odpowiednim smarowaniu śruba może się obracać z prędkością do 250 obr/min.
Dokładność pozycjonowania wynosi 0,2 mm / 300 mm przesuwu, a maksymalny luz przy zmianie kierunku obrotu śruby 0,1 mm.
Do pomiaru przemieszczenia liniowego lub pozycjonowania wózka można użyć odpowiedniego wskaźnika położenia DD52R / DD51 / DD52R-E / DD51-E. Wymagane przedłużenie czopu wału jest możliwe dzięki zestawom montażowym GN 491.1 (patrz strona).
Więcej informacji, patrz karty katalogowe GN 491 / GN 492.
OPIS
Mechanizmy przesuwu z dwoma profilami prowadzącymi
GN 491 / GN 492
z gwintem prawo lub lewoskrętny, śruba z jednym lub dwoma czopami.

OPIS
Mechanizmy przesuwu z dwoma profilami prowadzącymi
GN 493 / GN 494
z gwintem prawo i lewoskrętny, śruba z jednym lub dwoma czopami, dwa wózki poruszające się symetrycznie (śruba rzymska).
Na życzenie:
Mechanizmy przesuwu z dwoma profilami prowadzącymi
GN 493 / GN 494

OPIS
Mechanizmy przesuwu z dwoma profilami prowadzącymi
GN 495 / GN 496
z dwoma niezależnymi śrubami, każda z gwintem prawo lub lewoskrętny,dwa wózki poruszające się niezależnie.
Na życzenie:
Mechanizmy przesuwu z dwoma profilami prowadzącymi
GN 495 / GN 496.

-
