Mechanizmy przesuwu

Mechanizm przesuwu	Fx w N	Fy w N dla l =			Fz w N dla l =			Mx w Nm	My w Nm	Mz w Nm
Mechanizm przesuwu	Fx w N	500	1000	1500	500	1000	1500	Mx w Nm	My w Nm	Mz w Nm
18	400	80	-	-	65	-	-	1.5	4.5	4.5
30	850	500	70	15	550	55	10	6.5	15	15
40	1100	2150	250	65	1900	150	50	15	42	42
50	1750	3100	650	150	3100	650	150	29	69	69
60	2600	4550	1500	400	4550	1400	350	45	125	125

Parametry obciążeń stosuje się do mechanizmów przesuwu GN 291, GN 292, GN 293 w wersji stalowej (SCR) lub ze stali nierdzewnej (NI).

Przy wartościach granicznych wskazanych powyżej, następuje przejściowe odkształcenie sprężyste profilu o 0.5 mm.

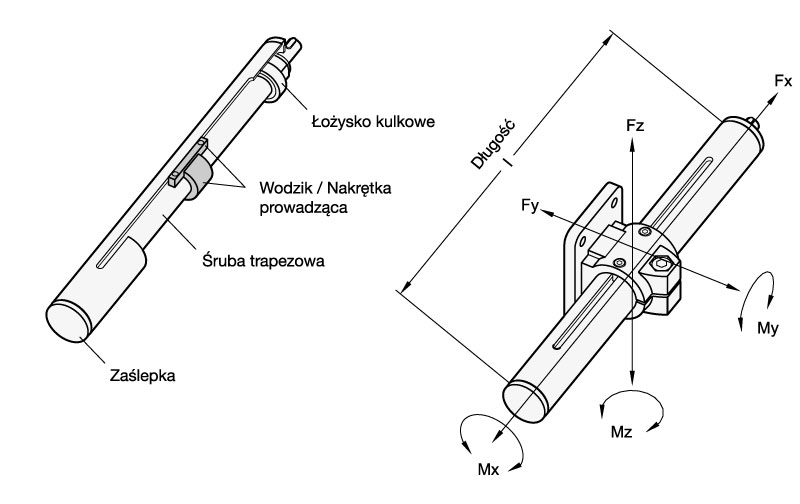

Mechanizm przesuwu składa się ze śruby trapezowej z nakrętką prowadzącą, osadzonej obustronnie na łożyskach kulkowych w profilu. Na nakrętce prowadzącej zamocowany jest wodzik przesuwający się w szczelinie wyfrezowanej w profilu. Wodzik ten umożliwia zamocowanie elementu przesuwanego poprzez jeden ze standardowych łączników przy jednoczesnym zabezpieczeniu nakrętki prowadzącej przed obrotem. Mechanizmy przesuwu przeznaczone są do tworzenia układów o napędzie ręcznym.

Dokładność pozycjonowania wynosi 0.2 mm/300 mm przesuwu, luz przy zmianie kierunku obrotu śruby 0.1 mm.

Profile prowadzące wykonane są ze stali chromowanej (SCR) lub ze stali nierdzewnej (NI). Wytwarzane są w tolerancjach opartych na precyzyjnych profilach stalowych DIN 2391 i DIN 2462.

Szeroka gama łączników do profili umożliwia zarówno dobór łączników do statycznego zamocowania mechanizmu przesuwu jak i do połączenia go z elementem przesuwnym.

Do pomiaru przemieszczenia liniowego można użyć odpowiedniego wskaźnika położenia DD52R/DD51.

W przypadku dużych momentów skręcających (Mx) sugerujemy użycie kwadratowych mechanizmów przesuwu.

Dla profili o przekroju kwadratowym dostępna jest również szeroka gama dodatkowych akcesoriów. Łączniki do mechanizmów przesuwu składają się z dwóch elementów, zatem nie ma specjalnych wymagań, co do precyzji wykonania tych profili.

OPIS

Mechanizm przesuwu GN 291 z gwintem prawym lub lewym, z wyprowadzonym czopem na jednym lub na obu końcach, z łącznikiem do mechnizmów przesuwu GN 146.1.

Mechanizm przesuwu kwadratowy GN 291.1 z gwintem prawym lub lewym, z wyprowadzonym czopem na jednym lub na obu końcach, z łącznikiem do mechnizmów przesuwu GN 147.1.

OPIS

Mechanizm przesuwu GN 292 z gwintem prawym i lewym (tzw. śruba rzymska), z wyprowadzonym czopem na jednym lub na obu końcach, z dwoma łącznikami do mechanizmów przesuwu GN 146.1. Łączniki poruszają się symetrycznie.

Kwadratowe mechanizmy przesuwu GN 292.1 na życzenie.

OPIS

Mechanizm przesuwu GN 293 posiada dwa osobne wałki, jeden z gwintem prawym, jeden z lewym. Alternatywnie dostępne są oba wałki z gwintem prawym lub oba z gwintem lewym. Mechanizm ma wyprowadzone czopy na obu końcach, po jednym dla każdego z wałków. Przykład zastosowania z dwoma łącznikami GN 146.1. Łączniki poruszają się niezależnie.

Kwadratowe mechanizmy przesuwu GN 293.1 na życzenie.
