Skalowanie

Skale mogą być grawerowane laserowo na gładkich powierzchniach pokręteł sterujących, pierścieni skalowych i innych elementach z wysoką precyzją i doskonałą czytelnością. Skale składają się ze znaków i numerów, opisywane są w sposób jaki pokazano na wykresie poniżej. W zależności od rodzaju elementu, który ma być grawerowany oraz rodzaju skali, określane są minimalne ilości zamówienia. Ilości te są ustalane w momencie wyceny.

Skale mogą być wygrawerowane na następujących elementach:

GN 164
GN 726.1
GN 726.2
IZP.
IZN.380
F.N - F.K - F.GS
GN 264
GN 436.1
GN 723.4
GN 736.1
GN 727
GN 200
GN 700

W celu wykonania skal na innych elementach, skal specjalnych lub personalizacji, prosimy o kontakt z działem sprzedaży Elesa+Ganter.

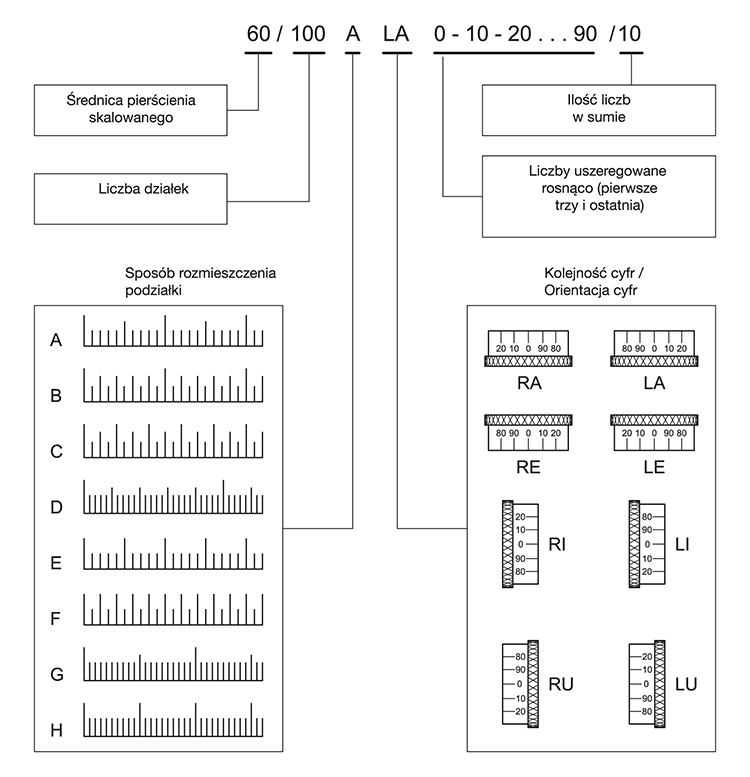

Przykład zamawiania

Jak zamówić skalę na pierścieniu skalowym GN 164:

średnica 60 mm
100 podziałek
skala typu A
kierunek przyrostu wartości/orientacja typ LA
znaki wygrawerowane od 0 do 90 w sumie 10 liczb.

Informacje

Wielkość cyfr oraz długość podziałki zależna jest od gęstości cyfr i działek oraz od średnicy elementu grawerowanego.
