Wskazówki montażowe

Przeguby krzyżakowe i wały przegubowe

Wskazówki montażowe

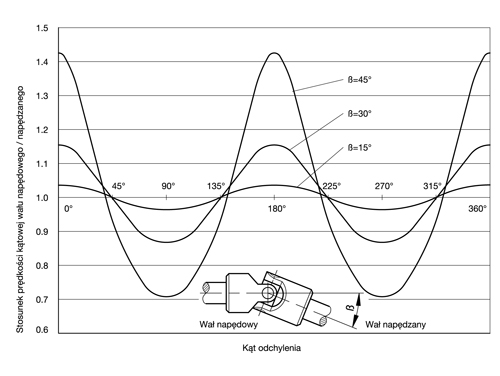

Pojedyncze przeguby krzyżakowe przenoszą moment obrotowy w sposób niejednostajny. W trakcie jednego obrotu wał napędzany jest przyspieszany i opóźniany dwukrotnie. Amplituda tych zmian zależy od kąta odchylenia ß.

Aby uzyskać jednostajny obrót wału napędzanego należy zastosować dwa pojedyncze lub jeden podwójny przegub. W przypadkach gdy akceptowalne są niewielkie odchyłki w jednostajności ruchu lub kąt odchylenia jest niewielki, wystarczy jeden pojedynczy przegub.

Aby uzyskać jednostajny ruch obrotowy wału napędzanego kąt odchylenia ß musi być taki sam po obu stronach połączenia przegubowego.

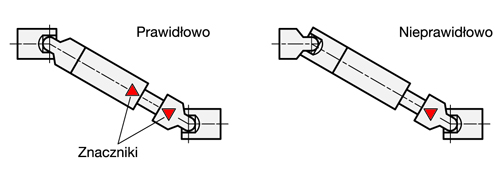

Przy nieodpowiednim połączeniu wałów przegubowych, nieregularny obrót nie jest kompensowany, lecz wzmocniony co powoduje, że łożyska przegubu mogą ulec zniszczeniu. Z tego powodu znaczniki na przegubach muszą być ustawione naprzeciw siebie.

Ponadto łożyska muszą być jak najbliżej przegubów krzyżakowych.

Dla ciągłej pracy przegubów krzyżakowych z łożyskowaniem ślizgowym wymagane jest odpowiednie smarowanie. Jeśli smarowanie automatyczne jest niemożliwe, przeguby powinny być smarowane przynajmniej raz dziennie. Można również zastosować mieszek ochronny GN 808.1 (patrz strona xxx), który wypełnia się smarem lub olejem.

Przeguby krzyżakowe z łożyskowaniem ślizgowym, typ EG

Wybór odpowiedniego rozmiaru przegubu

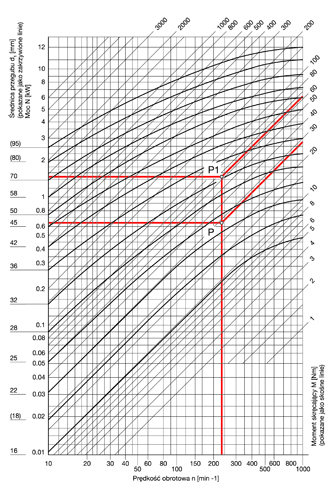

Nomogram podaje przenoszoną moc N (i / lub) moment skręcający M przenoszony przez przeguby krzyżakowe DIN 808, typ EG (łożyskowanie ślizgowe, przegub pojedyńczy) w relacji z prędkością obrotową (n).

Wartości obowiązują dla stałych obrotów, równomiernego obciążenia i odchylenia o kąt max. 10°. Nie obowiązują dla przegubów ze stali nierdzewnej.

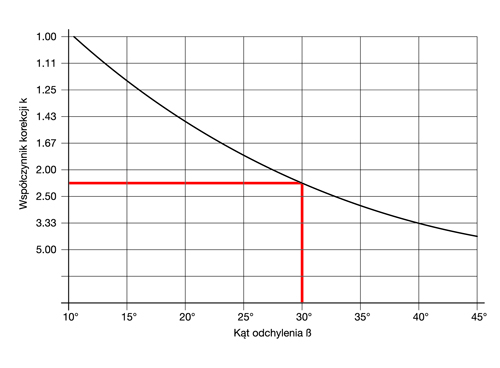

Dla pracy przy odchyleniach kątowych ß większych niż 10º należy przyjąć zastępczą moc N’ lub moment M’ powiększone o współczynnik k (patrz przykład poniżej).

Przykład 1

Moc przenoszona N = 0.65 kW

prędkość obrotowa n = 230 min-1

kąt odchylenia ß = 10°

współczynnik korekcji k = 1

Moc zast. N = Moc znamion. N

Punkt przecięcia P linii mocy 0.65 kW i obrotów 230 min-¹(odpowiada momentowi 27 Nm).

Punktowi P odpowiada najbliższy większy przegub o średnicy d1 = 25.

Przykład 2

moment M = 27 Nm

prędkość obrotowa (n) = 230 min-1

kąt odchylenia ß = 30°

współczynnik k = 2.25

moment zastępczy M’ = 2.25 x 27 Nm = 60 Nm

Punkt przecięcia P1 linii momentu 61 Nm i obrotów 230 min-¹(odpowiada mocy zastępczej N = 1.47 kW).

Punktowi P1 odpowiada najbliższy większy przegub d1 = 36.

Przeguby krzyżakowe z łożyskowaniem igiełkowym, typ EW

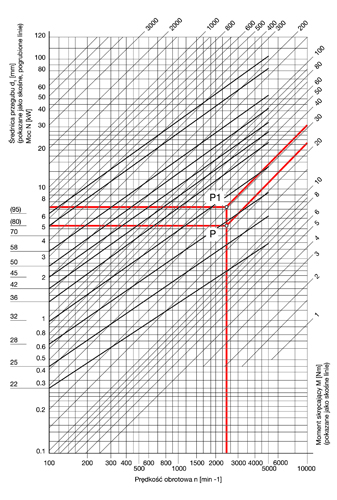

Nomogram podaje przenoszoną moc N (i / lub) moment skręcający M przenoszony przez przeguby krzyżakowe DIN 808, typ EW (łożyskowanie igiełkowe, przegub pojedynczy) w relacji z prędkością obrotową (n).

Wartości obowiązują dla stałych obrotów, równomiernego obciążenia i odchylenia o kąt max. 10°.

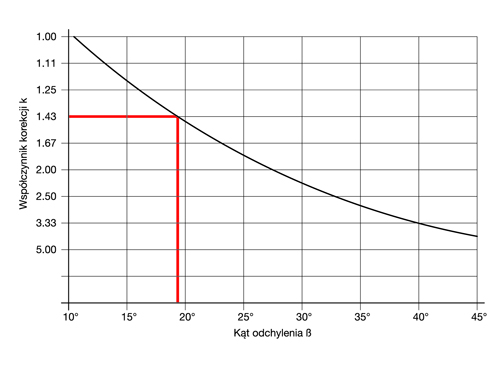

Dla pracy przy odchyleniach kątowych ß większych niż 10º należy przyjąć zastępczą moc N’ lub moment M’ powiększone o współczynnik k (patrz przykład poniżej).

Przykład 1

Moc przenoszona N = 5.5 kW

prędkość obrotowa (n) = 230 min-1

kąt odchylenia ß = 10°

współczynnik korekcji k = 1

Moc zast. N’ = Moc znamion. N

Punkt przecięcia P linii mocy 5.5 kW i obrotów 230 min-1 (odpowiada momentowi 23 Nm).

Punktowi P odpowiada najbliższy większy przegub o średnicy d1 = 28.

Przykład 2

Moment M = 23 Nm

prędkość obrotowa (n) = 230 min-1

Kąt odchylenia ß = 18°

Współczynnik k = 1.43

Moment zastępczy M’ = 1.43 x 23 Nm = 33 Nm

Punkt przecięcia P1 linii momentu 33 Nm i obrotów 230min-1 (odpowiada mocy zastępczej N’ = 7,9 kW).

Punktowi P1 odpowiada najbliższy większy przegub d1 = 32.
