Prowadnice liniowe GN 900 dzięki odpowiednim modułom łączącym, pozwalają tworzyć precyzyjne wielopłaszczyznowe układy regulacji.

Standardowe prowadnice wykonywane są w czterech wielkościach zakresu regulacji dla każdej z podstawowych szerokości (30, 50, 80 i 120 mm).

Dla każdej standardowej szerokości prowadnicy dostępne są odpowiednie moduły łączące. Pozwalają one zarówno na wzajemne mocowanie prowadnic jak i zamocowanie elementów „zewnętrznych”.

Mechanizmy przesuwu w połaczeniu z szeroką gamą modułów łaczących, umożliwiają tworzenie wieloosiowych układów regulacji. Specjalny system mocowania umożliwia szybkie łączenie prowadnic i modułów.

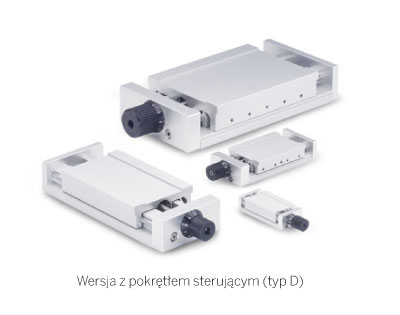

AWszystkie komponenty sa wykonane z aluminium, stali nierdzewnej oraz tworzywa, co sprawia że mechanizmy przesuwu z pokrętłem sterującym (typ D) są odporne na korozję.

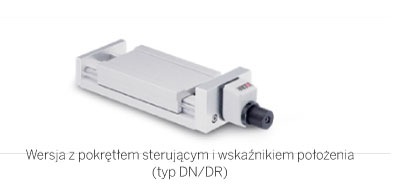

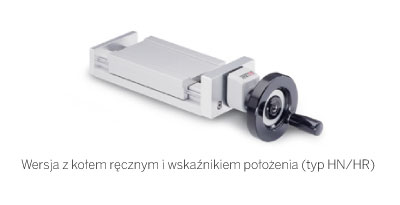

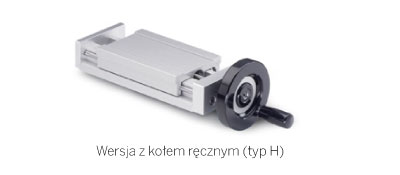

Prowadnice dostępne są w wersjach z lub bez cyfrowych wskaźników położenia, dodatkowo dostępne są także inne akcesoria.

Inne cechy

- prowadnice z anodowanego aluminium
- wysokie wartości obciążeń
- mały współczynnik tarcia
- anodowane powierzchnie ślizgowe elementów prowadnic
- bezluzowa nakrętka wrzeciona - tworzywo
- dokładność pozycjonowania - do 0,05 mm
- pierścienie skalowane z możliwością zerowania
- blokada ustawienia prowadnicy - dźwignia przestawna

Przykład zastosowania

- Precyzyjne pozycjonowanie głowic lutowniczych i spawalniczych
- Regulacja drukarek atramentowych
- Regulacja kamer
- Regulacja głowic laserowych
- Regulacja ograniczników
- Regulacja czujników

Mechanizmy przesuwu

Mechanizmy przesuwu

Mechanizmy przesuwu

Mechanizmy przesuwu

Mechanizmy przesuwu

Stolik obrotowy GN 900.6 wprowadza możliwość szybkiej i precyzyjnej regulacji również w ruchu obrotowym.

Mechanizmy przesuwu

Układ X-Y składający się z dwóch prowadnic liniowych GN 900 i modułu łączącego X-Y GN 900.2 oraz z płyty montażowej GN 900.4.

Mechanizmy przesuwu

Układ X-Y-Z składający się z trzech prowadnic liniowych GN 900, osi -X i -Z ze wskaźnikiem położenia oraz stolika obrotowego GN 900.6 zamocowanego na osi –Z na płycie montażowej GN 900.4.

Mechanizmy przesuwu

Układ X-Y składający się z dwóch prowadnic liniowych GN 900, osi –Y ze stolikiem obrotowym GN 900.5 ustawionych krzyżowo pod kątem 120º.

Mechanizmy przesuwu

Wykonanie specjalne

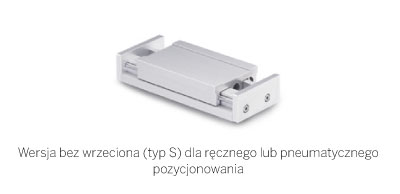

Prowadnica liniowa typu S z zamontowanym siłownikiem pneumatycznym.

Mechanizmy przesuwu

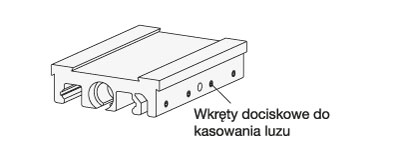

Prowadnica górna jest wysokiej jakości korpusem z anodowanego, aluminiowego odlewu ciśnieniowego, będącego zwykle częścią ruchomą. Jako standard występuje jeden wymiar prowadnicy górnej dla każdej szerokości prowadnicy dolnej na której można zamocować moduły łączące GN 900.2 i płyty montażowe GN 900.4 oraz stoliki obrotowe GN 900.5. Możliwe są wykonania w specjalnych długościach.

Mechanizmy przesuwu

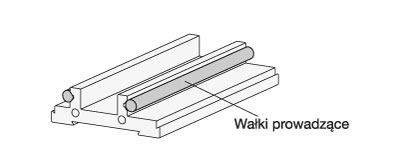

Prowadnica dolna jest również wykonana z anodowanego, aluminiowego odlewu ciśnieniowego, który jest nośnikiem. Szyny prowadnic są wykonane z dwóch wysokiej jakości wałków ze stali nierdzewnej.

Anodowane powierzchnie prowadnic zapewniają wysoką nośność i trwałość.

Długość dolnej prowadnicy odpowiada długości prowadnicy górnej plus zakres regulacji.

Mechanizmy przesuwu

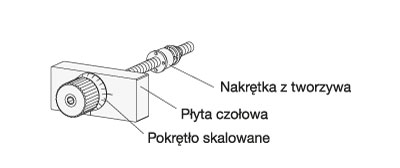

Bezluzowy układ napędu prowadnicy składa się z płyty czołowej z zamontowaną na łozysku kulkowym śrubą nierdzewną oraz bezluzowej nakrętki z tworzywa (temperatura pracy -20 °C do + 80 °C).

Skoki wrzeciona wynoszą: Szerokość prowadnicy b = 30:0,5 mm Szerokość prowadnicy b = 50, 80, 120: 1,0 mm

Mechanizmy przesuwu

Do pozycjonowania używana jest skala (jedna działka może odpowiadać do 0,05mm zakresu regulacji), która może być nastawiona powtórnie do pozycji „0”.

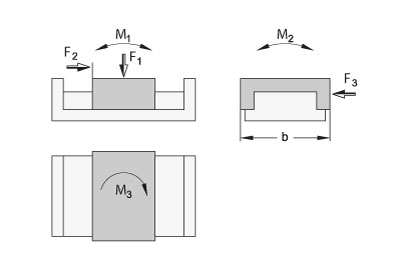

Dozwolone wartości obciążeń prowadnic liniowych GN 900

Mechanizmy przesuwu

* F2 jest maks/dopuszczalnym obciążeniem osiowym

Mechanizmy przesuwu

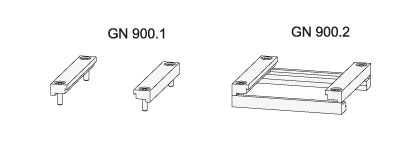

Moduły mocujące GN 900.1 składają się z dwóch szyn montażowych. Szkic obok przedstawia moduł do mocowania prowadnicy od strony operatora.

Moduły łączące GN 900.2 składają się z czterech szyn. Służą one do mocowania prowadnic liniowych w układzie X-Y (lub Y-Z).

Mechanizmy przesuwu

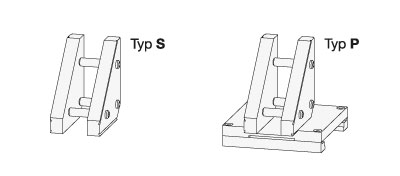

Moduły łączące GN 900.3 składają się z dwóch płyt. Służą one do mocowania wzajemnego prowadnic liniowych w układzie X-Z (lub Y-Z), patrz szkic obok. Jeśli prowadnica ma być równoległa do osi odniesienia stosowana jest dodatkowa płyta (typ P).

Mechanizmy przesuwu

Płyty montażowe GN 900.4 stosuje się jako płyty adaptacyjne wykonuje się w nich otwory, itp. w zależności od sposobu mocowania zewn. elementu. Używając płyt montażowych unika się nawiercania samych prowadnic.

Płyta jest mocowana z modułem mocującym GN 900.1 na prowadnicy liniowej.

Mechanizmy przesuwu

Stolik obrotowy GN 900.5 pozwala na pozycjonowanie prowadnicy pod dowolnym kątem.

Mechanizmy przesuwu

Prowadnica liniowa z płytą montażową GN 900.4 mocowana do podstawy za pomocą jednostki mocującej GN 900.1.

Mechanizmy przesuwu

Układ prowadnic X-Y, prowadnice połączone modułem mocującym GN 900.2.

Mechanizmy przesuwu

Układ prowadnic X-Z, prowadnice połączone ze sobą za pomocą modułu GN 900.3.

Mechanizmy przesuwu

Układ prowadnic X-Y, prowadnica –Y ze stolikiem obrotowym GN 900.5 oraz prowadnicą pokazaną w pozycji kątowej.
