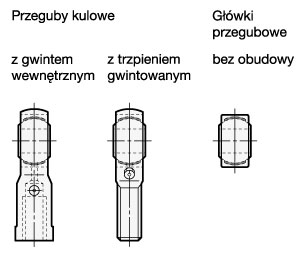

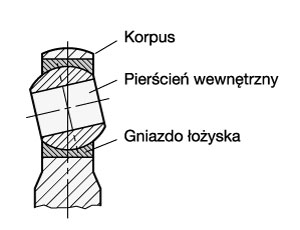

Wersja ze stali węglowej
Typ N
Korpus, stal ocynkowana
Para łożyskowa
Panewka ze stali hartowanej
Gniazdo łożyska, mosiądz
možnost domazávaní.
Typ W
Korpus, stal ocynkowana
Para łożyskowa
Internal ring steel, hardened
Panewka ze stali hartowanej
z wkładką PTFE
samosmarowne.
Do użytku ogólnego:
W szczególności dla obciążeń zmiennych i udarowych zarówno w płaszczyźnie osiowej jak i promieniowej.
W szczególności do zastosowań w dynamicznie zmieniających się warunkach pracy. Zakres obciążeń mniejszy od typu N.
Wersja ze stali nierdzewnej
Typ NH
Korpus, stal nierdzewna
Para łożyskowa
Panewka, stal hartowana
Gniazdo łożyska, brąz
možnost domazávaní.
Typ WH
Korpus, stal nierdzewna
Para łożyskowa
Panewka ze stali hartowanej
Gniazdo łożyska, brąz z wkładką PTFE
samosmarowne.
Typ WK
Korpus, stal nierdzewna
Para łożyskowa
Panewka, stal nierdzewna, hartowana
Gniazdo łożyska, stal nierdzewna z wkładką PTFE
samosmarowne.
Jak typ N do użycia w środowiskach zagrożonych korozją.
Jak typ W do użycia w środowiskach zagrożonych korozją.
Jak typ W do użycia w aplikacjach gdzie wysoki stopień ochrony przed korozją jest wymagany. np. w przemyśle spożywczym.
Luz łożyskowy

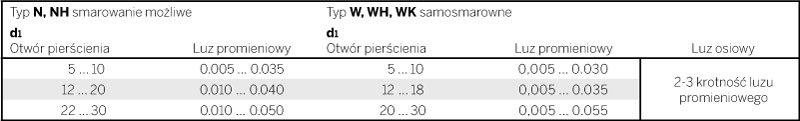

Luz łożyskowy odnosi się do zakresu ruchu panewki wewnątrz gniazda łożyska w kierunku osiowym lub promieniowy (łożysko nie przesmarowane).
Obciążenie zastosowane w testach przy temperaturze pokojowej: 100 N
Smarowanie
Przeguby kulowe typu N (z możliwością smarowania) wymagają regularnego smarowania. Przeguby dostarczane są nie nasmarowane, wstępne smarowanie należy przeprowadzić przy montażu. Przy zakresie temperatur od -20º C do +125º C stosuje się smar uniwersalny. W wyjątkowo trudnych warunkach powinno się użyć smaru wysokiej jakości takiego jak np.: Gleitmo 805K. Przeguby kulowe typu W (samosmarowne) nie powinny być smarowane. Panewka porusza się na wkładce PTFE gniazda łożyska.
Operating temperature
Przeguby kulowe typu N (z możliwością smarowania) mogą być użyte w zakresie temperatur od -50º C do + 200º C, lub więcej przy zastosowaniu smaru do wysokich temperatur. Przeguby kulowe typu W (samosmarujące) mogą być użyte w zakresie temperatur od -50º C do + 200º C. Przy ogólnym zastosowaniu możliwa jest praca w wyższych temperaturach, lecz może to skrócić żywotność przegubu.
Obciążenia
Wartości obciążeń przegubu odpowiadają wartościom obciążeń jego łożyska i zależą od materiałów z jakich jest ono wykonane. Przy doborze przegubu o określonej obciążalności należy też wziąć pod uwagę warunki w jakich będzie ono pracowało.

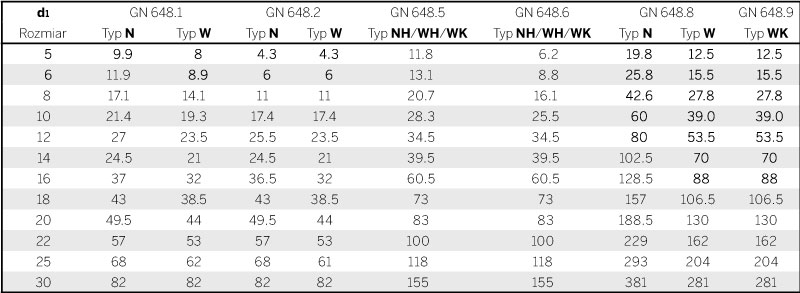

Obciążenia statyczne Co w kN
'Co' określa dopuszczalne statyczne obciążenie promieniowe, któremu można poddać przegub kulisty z najsłabszym punkcie przekroju bez spowodowania jego trwałego uszkodzenia. Wartości 'Co' ukazane w katalogu zostały obliczone na podstawie specyfikacji wytrzymałości materiału z którego są wytworzone przeguby. Następnie pewna ilość przegubów została poddana testom w temperaturze pokojowej. Za każdym razem testy obciążeniowe były oparte na zastosowaniu 80% siły potrzebnej do uszkodzenia materiału, ustanawiając w ten sposób czynnik bezpieczeństwa na poziomie 1,25. Obciążenie statyczne 'Co' jest stosowane do obliczania dozwolonego statycznego obciążenia osiowego (Fa), które jest ograniczone przez statyczne obciążenie panewki w trakcie montażu. Do jego obliczenia stosuje się jeden z poniższych wzorów: Fa = 0.4 Co dla typ N Fa = 0.2 Co dla typów NH, W, WH, WK
Wartość obciążenia dynamicznego C w kN
Pomaga określić żywotność przegubów kulistych przy dynamicznych warunkach pracy.
