Termin „podciśnienie” odnosi się do sytuacji występującej w środowisku, w której ciśnienie gazu jest niższe niż ciśnienie atmosferyczne.
Ciśnienia dodatnie są definiowane jako wszystkie ciśnienia o wartościach wyższych niż ciśnienie atmosferyczne, natomiast wszystkie o niższych wartościach są ujemne.
P atm = ciśnienie atmosferyczne
P o = ciśnienie zerowe, próżnia absolutna
P+ = dodatnie ciśnienie względne
P ass = ciśnienie bezwzględne
P - = ujemne ciśnienie względne
Ciśnienie definiujemy jako stosunek siły działającej na jednostkę powierzchni. Jednostką miary jest paskal (symbol Pa), który reprezentuje ciśnienie uzyskane, gdy siła 1 N (niutona) jest wywierana na jednostkę powierzchni 1 m2.
Wynik jest zatem następujący:
Paskal = Niuton/metr² ==> Pa = N/m²
W niektórych zastosowaniach powszechne jest stosowanie alternatywnych jednostek miary, takich jak milibar (mbar) równy 100 Pa i torr lub mmHg, który jest równy 133,322 Pa; ta ostatnia jest używana głównie do pomiarów w medycynie (ciśnienie krwi), chociaż nie jest używana jako jednostka miary w międzynarodowym układzie jednostek miar (SI).

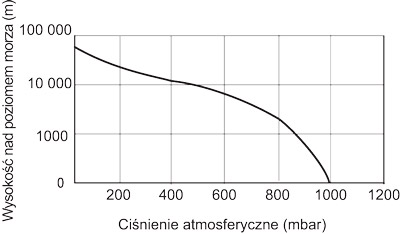

Ciśnienie atmosferyczne, mierzone w milibarach, spada wraz ze spadkiem wysokości (mierzonej w metrach), co lepiej obrazuje poniższy wykres.
Porównanie wartości ciśnienia atmosferycznego mierzonego na poziomie morza z wartościami ciśnienia mierzonymi na różnych wysokościach nad jego poziomem.
| mmHg | mbar | Wysokość nad poziomem morza m | -60 kPa | -75 kPa | -85 kPa | -90 kPa | -99 kPa |
|---|---|---|---|---|---|---|---|
| 760 | 1013.25 | 0 | 60.0 | 75.0 | 85.0 | 90.0 | 99.0 |
| 750 | 999.9 | 111 | 58.7 | 73.7 | 83.7 | 88.7 | 97.7 |
| 740 | 986.6 | 200 | 57.3 | 72.3 | 82.3 | 87.3 | 96.3 |
| 730 | 973.3 | 275 | 56.0 | 71.0 | 81.0 | 86.0 | 95.0 |
| 720 | 959.9 | 467 | 54.7 | 69.7 | 79.7 | 84.7 | 93.7 |
| 710 | 946.6 | 545 | 53.3 | 68.3 | 78.3 | 83.3 | 92.3 |
| 700 | 933.3 | 655 | 52.0 | 67.0 | 77.0 | 82.0 | 91.0 |
| 690 | 919.9 | 778 | 50.7 | 65.7 | 75.7 | 80.7 | 89.7 |
| 571 | 894.6 | 1000 | 48.7 | 63.1 | 73.1 | 78.1 | 87.1 |
| 593 | 790.6 | 2000 | 37.7 | 52.7 | 62.7 | 67.7 | 76.7 |
Siła podnoszenia
Jednym z parametrów referencyjnych przy wyborze przyssawek podciśnieniowych jest siła podnoszenia (wyrażona w kG), unikalna dla każdego typu przyssawki i obliczana według następującego wzoru:
Gdzie:
F = siła podnoszenia wyrażona w kG;
S = powierzchnia chwytająca ssawki , wyrażona w cm²;
P = poziom podciśnienia w odniesieniu do ciśnienia atmosferycznego wyrażony w kG/cm²;
η = współczynnik bezpieczeństwa
Współczynnik bezpieczeństwa
Przyssawki podciśnieniowe przedstawione w katalogu zostały zaprojektowane tak, aby teoretycznie utrzymać zawieszone obciążenie równe trzykrotnej wartości siły wskazanej w tabelach.
Przedstawione wartości zostały uzyskane przy założeniach:
P = 0,75 kG/cm²: wartość uzyskana przy poziomie podciśnienia około 250 mbar abs. (-75 KPa).
η = 3: współczynnik bezpieczeństwa, obowiązujący, gdy powierzchnia chwytająca ssawek próżniowych jest pozioma, gładka i wodoodporna, a przyspieszenie lub spowolnienie poruszającego się ładunku jest mniejsze niż 10 m/s².
Objętość
Wewnętrzna objętość geometryczna przyssawki reprezentuje ilość powietrza do „opróżnienia”, tzn. objętość powietrza, którą należy dodać do całego układu dystrybucyjnego w celu obliczenia czasu opróżniania, zwłaszcza jeśli używanych jest wiele przyssawek.
Jest to jeden z parametrów używanych do określania wydajności generatora próżni.
Parametr ten nabiera szczególnego znaczenia, gdy układ podciśnienia związany jest z przenoszeniem produktów, które generują idealne uszczelnienie z dolną powierzchnią przyssawek próżniowych, np. blachy metalowe lub tafle szkła.
We wszystkich sytuacjach, w których przenoszony materiał jest potencjalnie „oddychający”, zaleca się przeprowadzenie testów chwytania przy użyciu pojedynczej ssawki próżniowej w celu określenia odpowiedniej wartości przepływu powietrza.
Parametry wyboru ssawek próżniowych
Aby wybrać najbardziej odpowiedni (dla danego zastosowania) typ materiału, należy wziąć pod uwagę następujące parametry:
