Zasady doboru zawiasów z tworzywa

Materials of different type are used in accordance with the different structure and functionality of the hinges:

• Technopolimer na bazie elastomeru o wysokiej sprężystości.
• Wzmacniany włóknami szklanymi technopolimer na bazie poliamidu lub żywic acetalowych.
• SUPER-technopolimer o wysokiej sztywności.

Testy wytrzymałościowe: dla każdego kodu produktu dostarczane są dwie wartości:

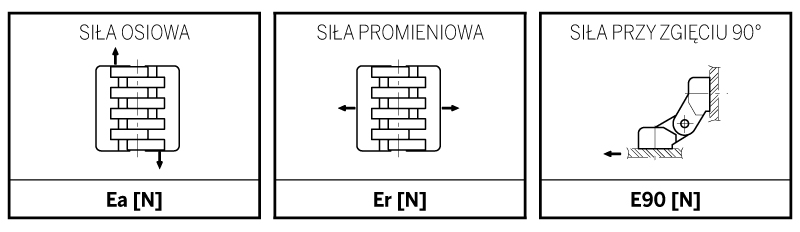

• Maksymalne obciążenia robocze (Ea, Er, E90) są wartościami, przy których nie nastąpi deformacja czy uszkodzenie zawiasu podczas normalnej eksploatacji.
• Obciążenia niszczące (Ra, Rr, R90) powyżej których produkt zostaje uszkodzony.

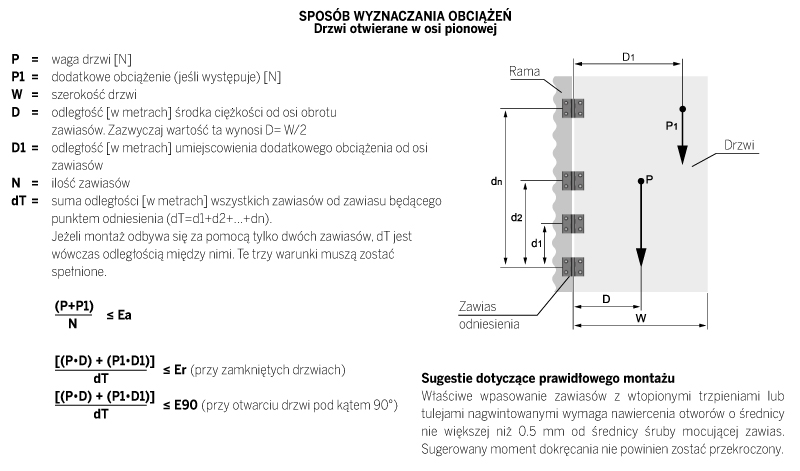

Dla materiałów o wysokiej sztywności (SUPER-technopolimer), które nie ulegają znacznym odkształceniom nawet przy obciążeniach zbliżonych do wartości niszczących podawane jest tylko maksymalne obciążenie robocze (Sa, Sr, S90). Dlatego projektant, przy obliczaniu dopuszczalnego obciążenia, będzie musiał użyć odpowiedniego współczynnika bezpieczeństwa stosownego do znaczenia i poziomu bezpieczeństwa danej sytuacji.

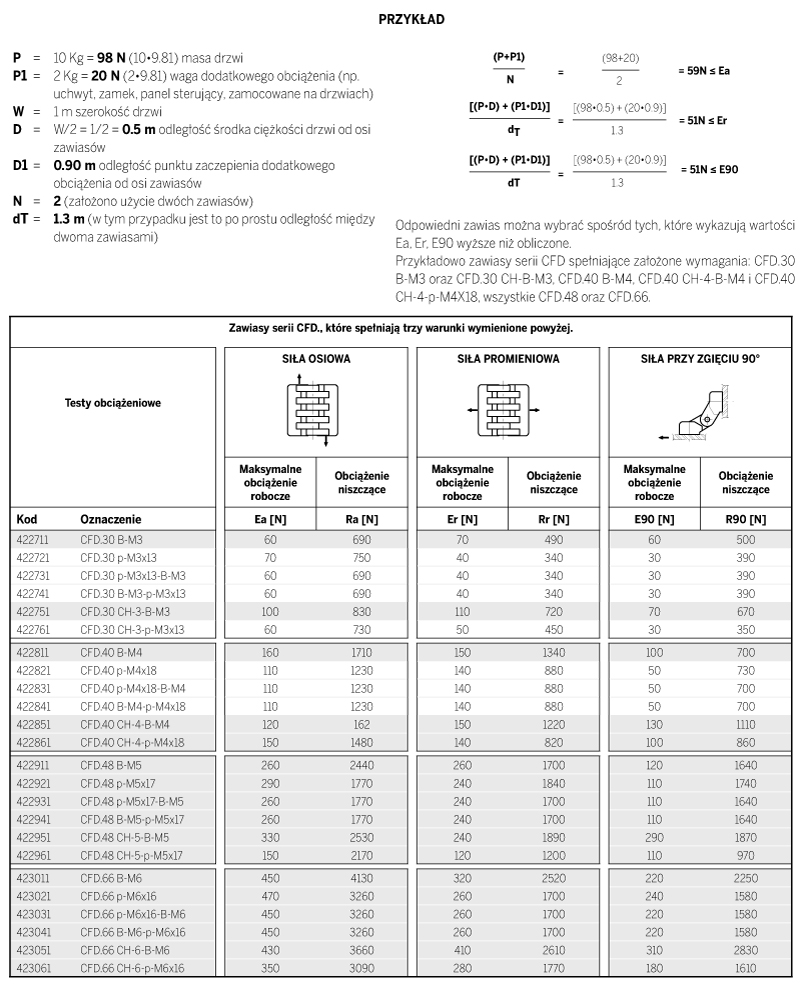

Wszystkie wartości podane w tabelach (Ea, Er, E90, ewentulanie Sa, Sr, S90) uzyskano w wyniku testów laboratoryjnych przeprowadzonych w określonej temperaturze i wilgotności (23° C- 50% R.H.) w zadanych warunkach i ograniczonym czasie. Przy ocenie współczynnika bezpieczeństwa, który ma być zastosowany, projektant musi wziąć pod uwagę faktyczne warunki użytkowania, jeśli różnią się one od warunków laboratoryjnych. Aby pomóc projektantowi wybrać odpowiedni zawias i sprawdzić jego przydatność do konkretnego zastosowania, sugerujemy poprosić o próbki testowe i poddawanie wybranego produktu testom w celu sprawdzenia jego przydatności w rzeczywistych warunkach użytkowania.

Wartości obciążeń opisane w tym katalogu zostały zaktualizowane zgodnie z najnowszą interpretacją metod obliczeń.

W przypadku użycia zawiasów CFN. i CFO., wartość E90 nie jest brana pod uwagę ze względu na konstrukcję i geometrię tych zawiasów. Zawiasy CFSQ. oraz CFSW z wbudowanym wyłącznikiem bezpieczeństwa stanowią elementy układów bezpieczeństwa i z tego powodu podlegają innym kryteriom podanym na karcie katalogowej produktu.
