2. Wskaźniki obrotów z napędem grawitacyjnym

Wskaźniki obrotów z napędem grawitacyjnym z analogowym lub cyfrowo-anologowym odczytem

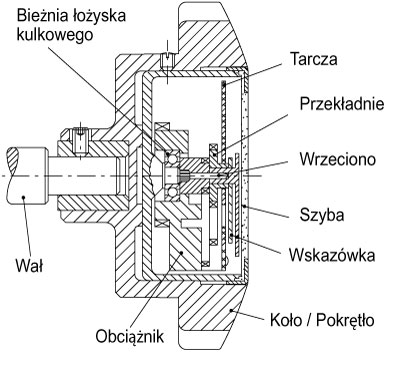

Nadają się do użytku na wrzecionach o orientacji poziomej lub z odchyleniem od poziomu maksymalnie o 60°. Mechanizm znajduje się w szczelnie zamkniętej obudowie (rys. 1). Składa się on z odciążnika zamocowanego na precyzyjnej bieżni łożyska kulkowego, obracającej się na centralnym wrzecionku, które jest zintegrowane z obudową wskaźnika przymocowaną do koła ręcznego/pokrętła. Na końcu wrzecionka znajduje się wskazówka w kolorze czerwonym, która obraca się razem z kołem ręcznym/pokrętłem. Szereg przekładni o różnym przełożeniu przenosi obroty wrzeciona na wskazówkę w kolorze czarnym. Na odciążniku umocowana jest również tarcza ze skalą. Jeżeli wskaźnik przymocowany jest do wrzeciona o orientacji poziomej (lub z odchyleniem od poziomu maksymalnie o 60°), to skala pozostaje w pozycji nieruchomej dzięki działaniu siły grawitacji, a wskazówki przemieszczają się na niej ruchem obrotowym wtedy, gdy obraca się kołem ręcznym/pokrętłem.
