10.4 GN 110 – Otwory poprzeczne do montażu elementów roboczych na wałach
Informacje dodatkowe
Połączenie między elementem roboczym a wałem składa się zazwyczaj z kołka rozprężnego, sworznia lub wkrętu dociskowego.
W rezultacie użytkownik staje w obliczu relatywnie wysokiego kosztu, gdyż otwory poprzeczne nie są powszechnie dostępne.

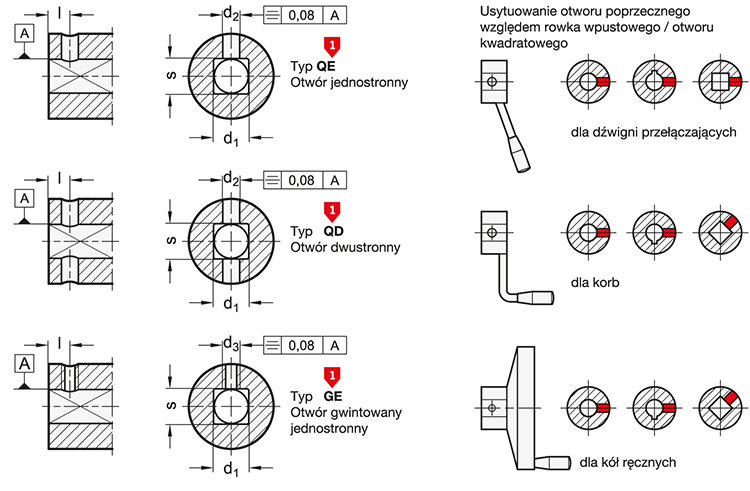

Wyroby z otworami GN 110 są nie tylko oferowane po bardzo konkurencyjnych cenach, ale również oszczędzają dodatkowego projektowania. Jednakże ze względu na kształt niektórych produktów, modyfikacja zgodna z tym standardem nie jest możliwa. Promieniowe usytuowanie otworów poprzecznych zostało określone tylko dla niektórych grup produktów (dźwigni przełączających, korb i kół ręcznych).

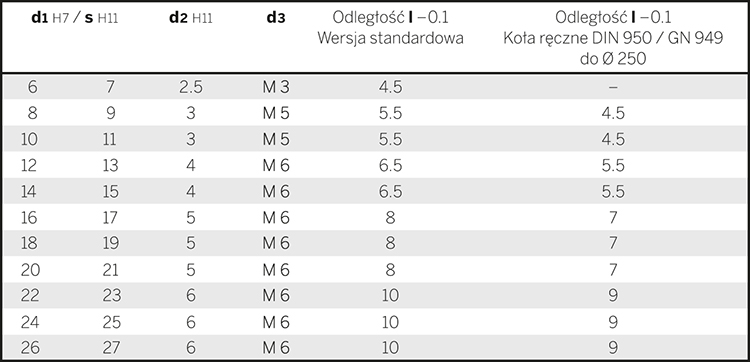

Otwór poprzeczny d2 H11 jest przystosowany do kołków rozprężnych.
Informacje dodatkowe
Poprzeczne otwory montażowe dla przegubów i wałów przegubowych są idealnym rozwiązaniem do połączenia wał-piasta za pomocą kołka rozporowego, sworznia lub śruby dociskowej. W przypadku otworów z rowkiem wpustowym lub kwadratowym służą one do zabezpieczania położenia osiowego przegubu uniwersalnego i wału.

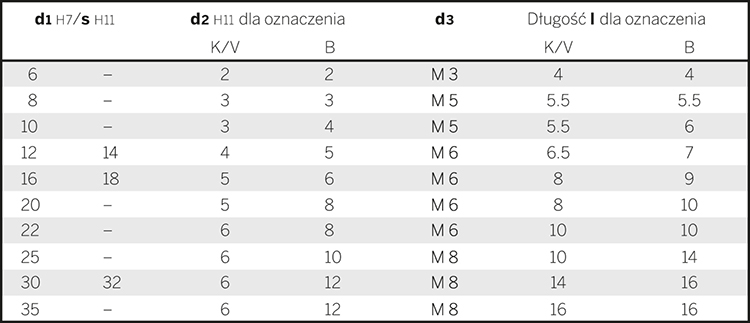

Otwór na szpilkę d2 H11 jest przystosowany do kołków rozprężnych.

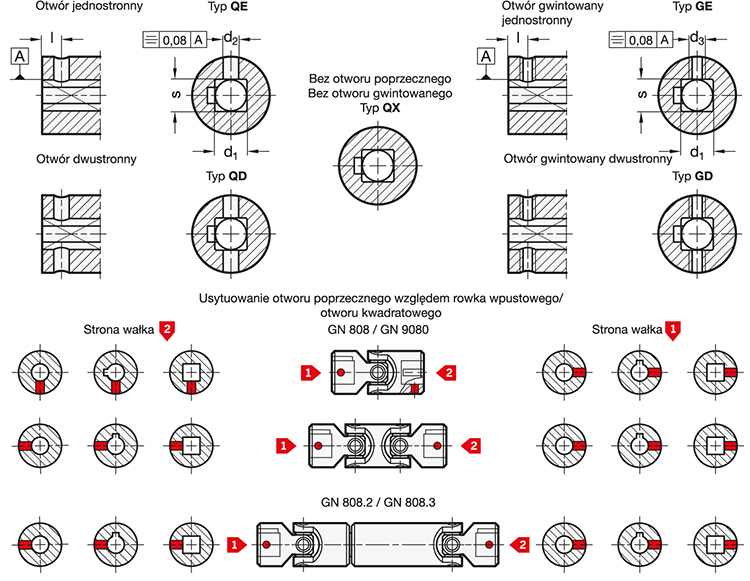

Położenie poprzecznych otworów / nagwintowanego otworu w odniesieniu do rowka wpustowego / kwadratu w przegubie, przedstawiono na ogólnym zarysie.
Jeśli jedna ze stron przegubu ma być dostarczona bez poprzecznego otworu / otworu gwintowanego to wówczas podajemy typ QX w odpowiednim miejscu oznaczenia
-
