5.6 Wybór koła
Każdy z parametrów i właściwości przedstawionych w poprzednich akapitach są uwzględniane w kolejnych etapach wyboru koła.
Etap pierwszy

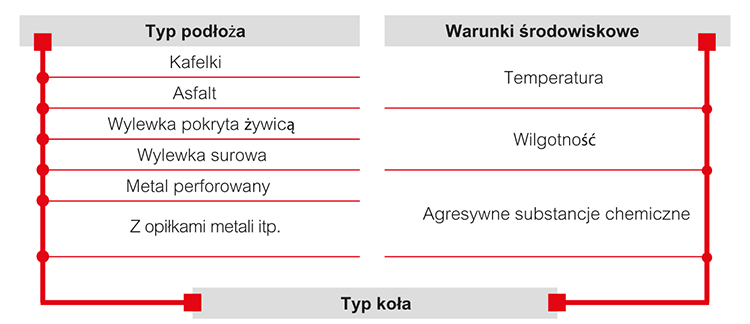

Typ koła odpowiedniego do danego podłoża wyznaczany jest w pierwszej kolejności. Wykres poniżej podsumowuje czynniki wpływające na wybór koła; „typ koła” oznacza:
- materiały z których wykonany jest wieniec i korpus koła;
- typ połączenia wieńca z korpusem koła;
- rodzaj łożyskowania.
Etap drugi

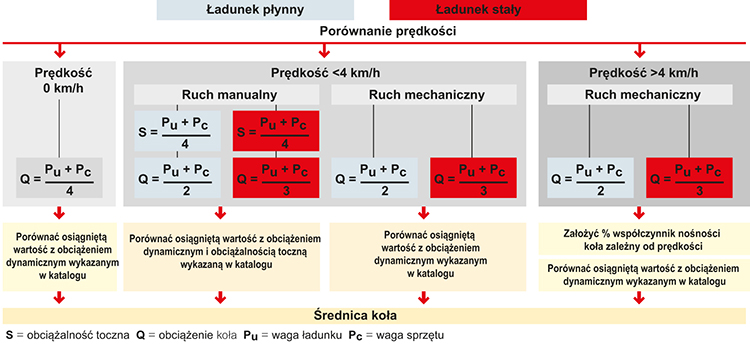

W drugim etapie określane są: objętość ładunku, obciążenie statyczne i gładkość wymagane przez określoną aplikację i konieczne do wyznaczenia średnicy. Jedną z najważniejszych części tego etapu jest wyznaczenie obciążenia, które musi przenieść koło. Wykres poniżej wskazuje jakie należy wykonać obliczenia i jakie wartości wziąć pod uwagę, zależnie od warunków pracy. Przed sprawdzeniem, czy wyznaczone wartości nie są wyższe od wartości wykazanych w katalogu producenta muszą być określone wielkość i rodzaj ładunku oraz jego prędkość. Jeśli obliczenia poszczególnych parametrów dają różne wyniki w stosunku do tego samego koła, finalny wybór musi być podjęty na bazie najbardziej surowego warunku.
Etap trzeci
W tym etapie dokonuje się wyboru właściwej obudowy. Punkt ten można podzielić na dwie części:
- Wybór obudowy obrotowej lub stałej, w zależności od potrzeby kierunkowości i manewrowości;
- Sprawdzenie zgodności między obciążeniem dynamicznym i oszacowanym obciążeniem koła i obudowy.

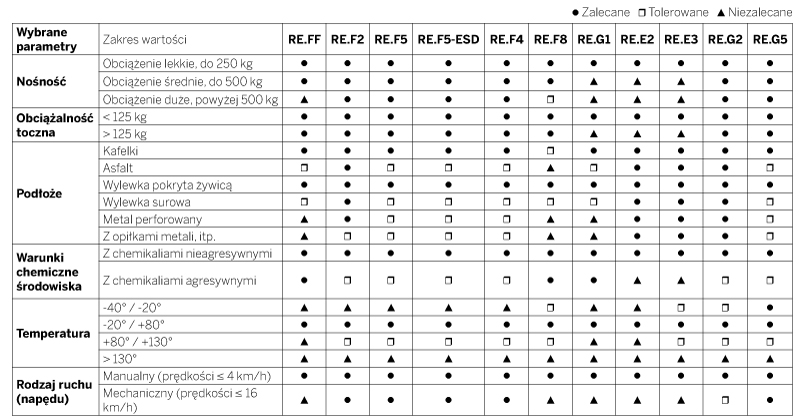

Tabela poniżej podsumowuje niektóre wskazówki do wyboru odpowiedniego koła zgodnie z cechami aplikacji.
-
