4. TOLERANCJE MASZYNOWE

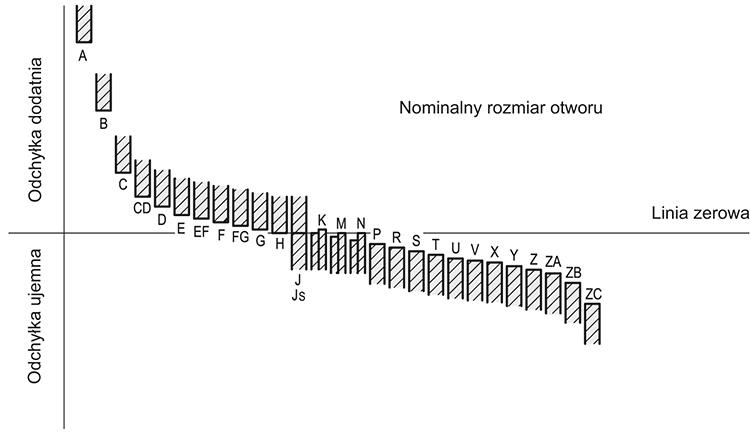

System odniesieania, to system ISO - otwór stały

TOLERANCJE METALOWYCH WTOPEK

• Otwory gładkie w piastach pokręteł i kół ręcznych

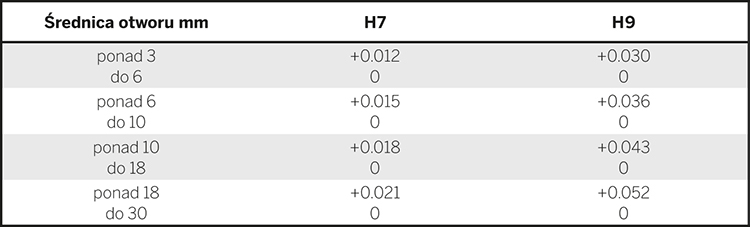

Dla najbardziej popularnych modeli dostępne są różne typy znormalizowanych otworów, dzięki czemu użytkownik nie musi ponosić dodatkowych kosztów przed zamontowaniem produktu. Zazwyczaj otwory wykonane są w tolerancji H7, czasami w H9. Tolerancje otworów wykazywane są zawsze w tabelach wyrobu w kolumnie z ich wymiarami. Gdy trudno jest zaproponować najlepszy typ otworu, który odpowiadałby wymogom dotyczącym montażu, ELESA+GANTER dostarcza wyrób z otworem o dużo mniejszej średnicy lub z piastą bez otworu.

• Gwintowane otwory w metalowych wtopkach i trzpienie gwintowane

Są wykonywane według norm ISO ze standardową długością skręcania (patrz tabela w rozdziale 10).

• Otwory gwintowane we wtopkach metalowych = tolerancja 6H.
• Trzpienie gwintowane lub trzpienie rękojeści obrotowych = tolerancja 6g

TOLERANCJE OTWORÓW GŁADKICH ORAZ GWINTOWANYCH WYKONANYCH W TWORZYWIE

• Otwory gładkie(rękojeści z otworami do nabijania). Mimo problemów z zachowaniem tolerancji w wyniku różnych czynników, które mają wpływ na proces formowania i jego efekt końcowy, średnice otworów wykonuje się zwykle w tolerancji C11. Wówczas rękojeści można zakładać bezpośrednio na trzpień wykonany z pręta ciągnionego. Jeśli trzpień (wałek) toczony jest z pręta o większej średnicy, to zaleca się zachowanie tolerancji h11. Montaż jest łatwy i szybki, a koszty niewysokie.
• Otwory gwintowane(uformowane w tworzywie sztucznym, rękojeści bez metalowych wtopek, do nakręcania na gwintowane trzpienie).
• Gwinty zewnętrzne(dla korków odpowietrzających lub wskaźników poziomu ze śrubami z tworzywa). W tych przypadkach tolerancje muszą być obniżone z uwzględnieniem absorpcji wilgoci przez plastik, jednak w praktyce nie ma to wpływu na montaż części.
