2.4 KOŃCÓWKI TRZPIENI GWINTOWANYCH

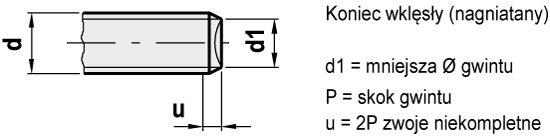

Wszystkie trzpienie gwintowane firmy ELESA+GANTER posiadają sfazowany koniec zgodnie z ISO 4753

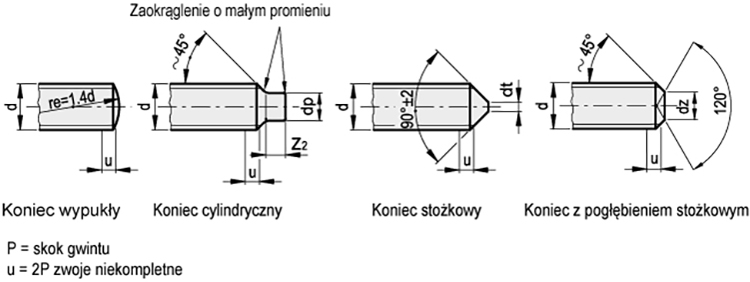

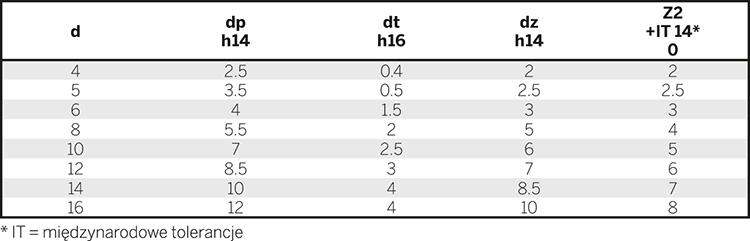

Na życzenie i dla odpowiednich ilości mogą zostać wyprodukowane trzpienie z innymi końcami pokazanymi poniżej o wymiarach wyszczególnionych w tabeli ISO 4753 'Części złączne - Zakończenia części z zewnętrznym gwintem metrycznym ISO'.
-
