10.17 Wytrzymałość trzpieni ustalających

Obliczanie wytrzymałości trzpeni ustalających dla obciążeń ścinających / zginających trzpień

Obciążenia ścinające

Zakładając, że pomiędzy trzpieniem ustalającym, a gniazdem nie występuje żaden luz, obciążenie można sprowadzić do czystego ścinania. Z reguły taka sytuacja nie występuje dlatego najlepiej rozpatrywać to jako obciążenie zginające zgodnie z informacjami z kolejnej strony. Szacuje się, że wytrzymałość na ścinanie wynosi 80% wytrzymałości na rozciąganie śruby. Takie wyniki uzyskano na podstawie testów wytrzymałości na rozciąganie Rm oraz ścinanie. Trwałe odkształcenie prowadzi do tego że trzpień nie nadaje się do użytku. W celu zapewnienia prawidłowego działania trzpienia ustalającego należy uwzględnić granicę plastyczności Re oraz wytrzymałość na rozciąganie Rm.

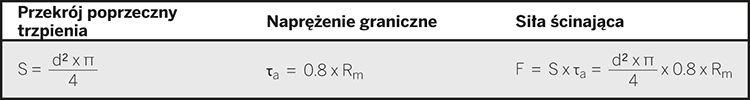

Formuły obliczeniowe

Charakerystyka materiału

Pokazane w tabeli wytrzymałość na rozciąganie (Rm) oraz granica plastyczności lub umowna granica plastyczności (Re / Rp 0.2) zostały określone poprzez próby naprężeniowe z wykorzystaniem próbki zgodnej z DIN 50125-B6-30. Testy te stanowią podstawę dla danych dotyczących obciążenia podanych poniżej.

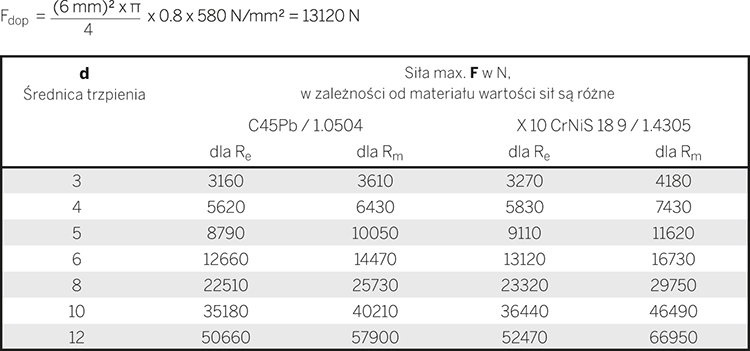

Przykłady obliczeń,wartości obciążeń

Przykład:

Obliczenia trwałej deformacji, oraz maksymalnego dopuszczalnego naprężenia dla trzpienia ustalającego o średnicy 6 mm wykonanego ze stali nierdzewnej z granicą plastyczności wynoszącą Re = 580 N/mm2.

Informacje dotyczące bezpieczeństwa

Dla zasady konstrukcja wymaga również odpowiedniego współczynnika bezpieczeństwa, który należy wziąć pod uwagę. Standardowo współczynniki bezpieczeństwa pod obciążeniem statycznym przyjęto 1,2 do 1,5; pulsujące 1,8 do 2,4 i naprzemiennie 3 do 4.

Zastrzeżenia:

Przedstawione informacje i zalecenia są podawane w sposób niewiążący i wykluczają wszelką odpowiedzialność, chyba że wyraźnie zobowiązujemy się pisemnie do przedstawienia informacji i zaleceń. Wszystkie produkty są standardowymi elementami do wszechstronnych zastosowań i jako takie podlegają szeroko zakrojonym testom standardowym. Powinieneś przeprowadzić własną serię testów, aby sprawdzić, czy dany produkt jest odpowiedni dla twoich konkretnych zastosowań. Nie możemy ponosić odpowiedzialności za to.

Obciążenia przy zginaniu

Zakładając, że pomiędzy trzpieniem ustalającym, a gniazdem występuje pewien luz, obciążenie można sprowadzić do zginania trzpienia zamontowanego na stałe po jednej stronie.
W tym przypadku obliczenia wykonuje się biorąc pod uwagę zginanie trzpienia uniemożliwiające jego dalsze prawidłowe funkcjonowanie.

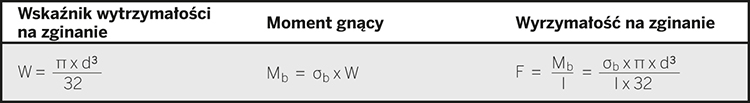

Formuły obliczeniowe

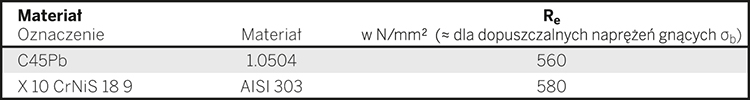

Charakerystyka materiału

Pokazana w tabeli granica plastyczności lub umowna granica plastyczności (Re / Rp 0.2) zostały określone poprzez próby naprężeniowe z wykorzystaniem próbki zgodnej z DIN 50125-B6-30. Testy te stanowią podstawę dla danych dotyczących obciążenia podanych poniżej.

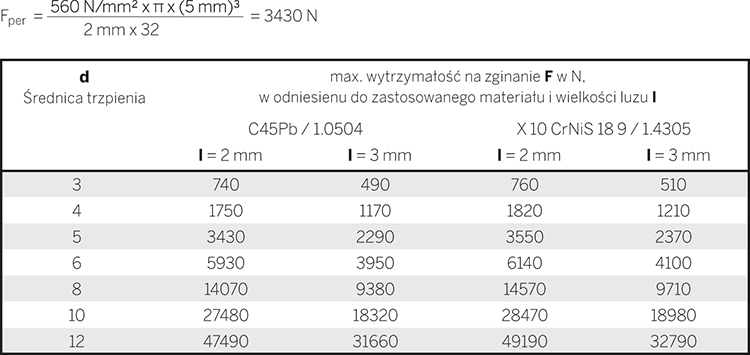

Przykłady obliczeń,wartości obciążeń

Przykład:

Obliczenia trwałej deformacji, oraz maksymalnego dopuszczalnego naprężenia dla trzpienia ustalającego o średnicy 5 mm wykonanego ze stali z granicą plastyczności wynoszącą Re = 560 N/mm2.

Informacje dotyczące bezpieczeństwa

Dla zasady konstrukcja wymaga również odpowiedniego współczynnika bezpieczeństwa, który należy wziąć pod uwagę. Standardowo współczynniki bezpieczeństwa pod obciążeniem statycznym przyjęto 1,2 do 1,5; pulsujące 1,8 do 2,4 i naprzemiennie 3 do 4.

Zastrzeżenia:

Przedstawione informacje i zalecenia są podawane w sposób niewiążący i wykluczają wszelką odpowiedzialność, chyba że wyraźnie zobowiązujemy się pisemnie do przedstawienia informacji i zaleceń. Wszystkie produkty są standardowymi elementami do wszechstronnych zastosowań i jako takie podlegają szeroko zakrojonym testom standardowym. Powinieneś przeprowadzić własną serię testów, aby sprawdzić, czy dany produkt jest odpowiedni dla twoich konkretnych zastosowań. Nie możemy ponosić odpowiedzialności za to.
