DIN 808-ST Przeguby krzyżakowe z łożyskowaniem ślizgowym / Łożyskowane igiełkowo Stal, łożyskowanie ślizgowe

Dopuszczalna prędkość obrotowa przegubów krzyżakowych z łożyskowaniem ślizgowym DIN 808 jest ściśle uzależniona od warunków pracy: obciążenia, wymaganej żywotności, kąta odchylenia i smarowania.. Do pracy powyżej 1000 obr./min należy stosować przeguby krzyżakowe z łożyskowaniem igiełkowym. Dla pracy ciągłej musi być zapewnione smarowanie. W tym celu należy użyć mieszków ochronnych i wypełnić je smarem GN 808.1.

Dopuszczalna prędkość obrotowa przegubów krzyżakowych z łożyskowaniem igiełkowym DIN 808 jest wyższa niż w przypadku przegubów z łożyskowaniem ślizgowym, ale nadal jest uzależniona od obciążenia (przenoszonego momentu), wymaganej żywotności oraz kąta odchylenia. W optymalnych zastosowaniach możliwe jest osiągnięcie prędkości do 4000 obr./min . Łożyskowanie igiełkowe w porównaniu z łożyskowaniem ślizgowym sprawia, że przeguby krzyżakowe o kącie odchylenia od 3° do 5° są wydajniejsze. Łożyskowanie igiełkowe jest stale smarowane, dzięki czemu nie wymaga serwisowania. Informacje dotyczące wyboru przegubów krzyżakowych z łożyskowaniem igiełkowym.

Ponieważ ruchome części uniwersalnych przegubów ze stali nierdzewnej DIN 808 nie są poddawane obróbce powierzchniowej, tj. nie są hartowane powierzchniowo, możliwości zastosowania tych przegubów są bardziej ograniczone niż w przypadku przegubów wykonanych ze stali węglowej. Zatem wytyczne dotyczące wyboru przegubów krzyżakowych z łożyskowaniem ślizgowym w przypadku wersji ze stali nierdzewnej  zgodnie ze schematem mogą być zastosowane wyłącznie w ograniczonym zakresie. Prędkości obrotowe powyżej 200 min-1 mogą okazać się krytyczne. Dla pracy ciągłej przegubów krzyżakowych ze stali nierdzewnej bardzo ważne jest obfite smarowanie. W tym celu należy użyć mieszków ochronnych i wypełnić je smarem GN 808.1. Podany przykład zamówienia dotyczy przegubów krzyżakowych z tymi samymi otworami po obu stronach d₂ lub s.

• z innymi lub specjalnymi otworami

• Rowek wpustowy zgodnie z DIN 6885

• Otwory poprzeczne GN 110.1

• ISO-Podstawowe tolerancje

• Właściwości stali nierdzewnej

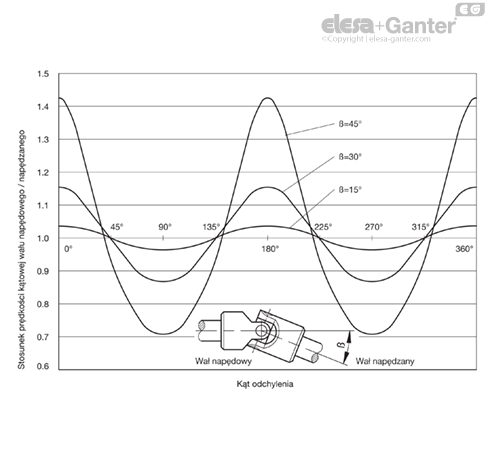

Pojedyncze przeguby krzyżakowe przenoszą moment obrotowy w sposób niejednostajny. W trakcie jednego obrotu wał napędzany jest przyspieszany i opóźniany dwukrotnie. Amplituda tych zmian zależy od kąta odchylenia ß.

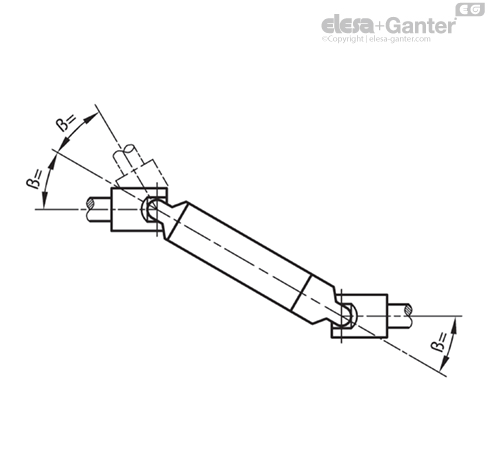

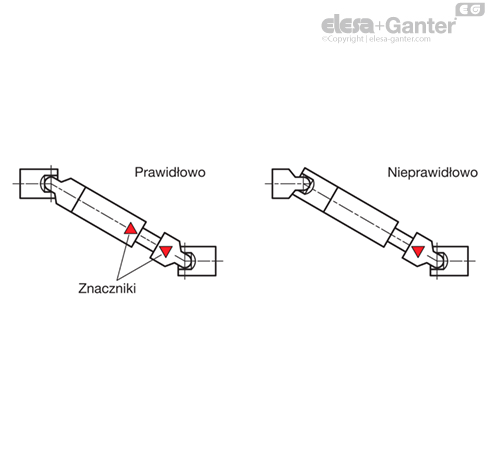

Aby uzyskać jednostajny obrót wału napędzanego należy zastosować dwa pojedyncze lub jeden podwójny przegub. W przypadkach gdy akceptowalne są niewielkie odchyłki w jednostajności ruchu lub kąt odchylenia jest niewielki, wystarczy jeden pojedynczy przegub.

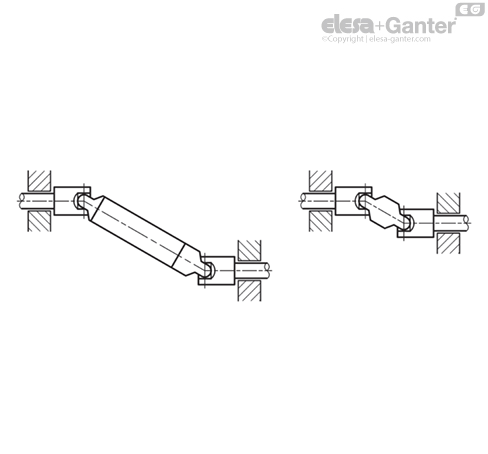

Ponadto łożyska muszą być jak najbliżej przegubów krzyżakowych.

Dla ciągłej pracy przegubów krzyżakowych z łożyskowaniem ślizgowym wymagane jest odpowiednie smarowanie. Jeśli smarowanie automatyczne jest niemożliwe, przeguby powinny być smarowane przynajmniej raz dziennie. Można również zastosować mieszek ochronny GN 808.1, który wypełnia się smarem lub olejem.

Przeguby krzyżakowe z łożyskowaniem ślizgowym, typ EG

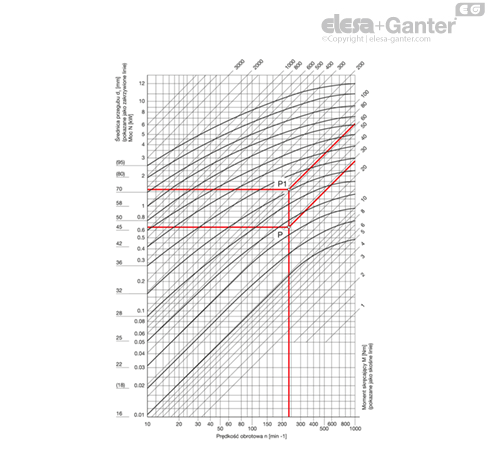

Nomogram podaje przenoszoną moc N (i / lub) moment skręcający M przenoszony przez przeguby krzyżakowe DIN 808, typ EG (łożyskowanie ślizgowe, przegub pojedynczy) w relacji z prędkością obrotową (n)

Wartości obowiązują dla stałych obrotów, równomiernego obciążenia i odchylenia o kąt max. 10°. Nie obowiązują dla przegubów ze stali nierdzewnej.

Dla pracy przy odchyleniach kątowych ß większych niż 10º należy przyjąć zastępczą moc N’ lub moment M’ powiększone o współczynnik k (patrz przykład poniżej).

Wzór przekształceń:

Moment skręcający M [Nm] = 9550 N[kW]/n [min-¹]

Moc N [kW] = M [Nm] x n [min-¹]

1 kW = 1.36 PS / 1 PS = 0.736 kW

Moc przenoszona N = 0.65 kW

prędkość obrotowa (n) = 230 min-¹

kąt odchylenia ß = 10°

współczynnik korekcji k = 1

moc zastępcza N’ = Moc znamionowa N

Punkt przecięcia P linii mocy 0.65 kW i obrotów 230 min-¹ (odpowiada momentowi 27 Nm).

Dla wyznaczonego punktu P najbliższy większy przegub krzyżakowy ma średnicę d₁ = 25 mm.

Przykład 2

moment M = 27 Nm

prędkość obrotowa (n) = 230 min-¹

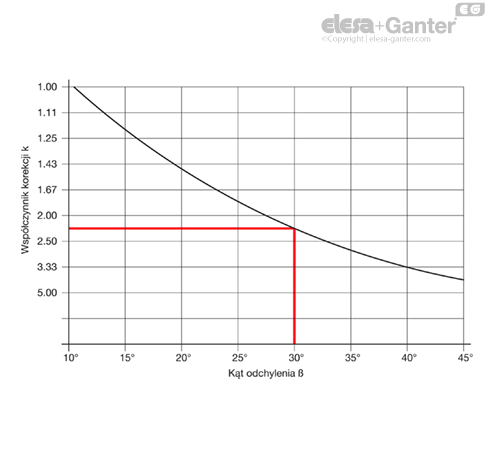

kąt odchylenia ß = 30°

współczynnik k = 2.25

moment zastępczy M’ = 2.25 x 27 Nm = 60 Nm

Punkt przecięcia P₁ linii momentu 61 Nm i obrotów 230 min-¹ (odpowiada mocy zastępczej N = 1.47 kW).

Punktowi P₁ odpowiada najbliższy większy przegub d₁ = 36



Przeguby krzyżakowe z łożyskowaniem ślizgowym, typ EW

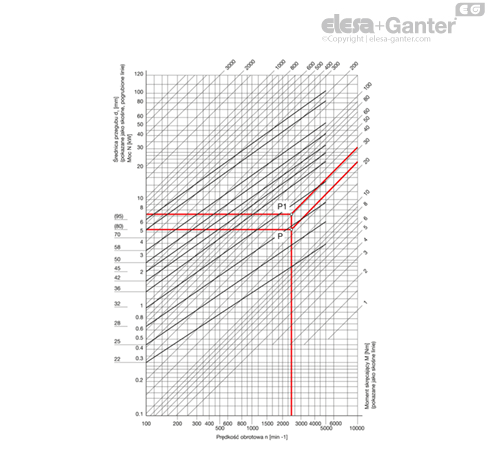

Nomogram podaje przenoszoną moc N (i / lub) moment skręcający M przenoszony przez przeguby krzyżakowe DIN 808, typ EW (łożyskowanie igiełkowe, przegub pojedynczy) w relacji z prędkością obrotową (n).

Wartości obowiązują dla stałych obrotów, równomiernego obciążenia i odchylenia o kąt max. 10°.

Dla pracy przy odchyleniach kątowych ß większych niż 10º należy przyjąć zastępczą moc N’ lub moment M’ powiększone o współczynnik k (patrz przykład poniżej).

Wzór przekształceń:

Moment skręcający M [Nm] = 9550 N[kW]/n [min-¹]

Moc N [kW] = M [Nm] x n [min-¹]

1 kW = 1.36 PS / 1 PS = 0.736 kW

Moc przenoszona N = 5.5 kW

prędkość obrotowa (n) = 230 min-¹

kąt odchylenia ß = 10°

współczynnik korekcji k = 1

moc zastępcza N’ = Moc znamionowa N

Punkt przecięcia P linii mocy 5.5 kW i obrotów 2300 min-¹ (odpowiada momentowi 23 Nm).

Dla wyznaczonego punktu P najbliższy większy przegub krzyżakowy ma średnicę d₁ = 28mm.

Przykład 2

Moment M = 23 Nm

prędkość obrotowa n = 2300 min-¹

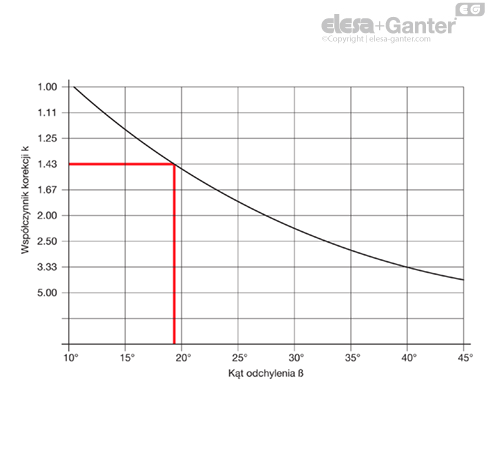

Kąt odchylenia ß = 18°

Współczynnik k = 1.43

Moment zastępczy M’ = 1.43 x 23 Nm = 33 Nm

Punkt przecięcia P₁ linii momentu 33 Nm i obrotów 2300 min-¹ (odpowiada mocy zastępczej N = 7.9 kW).

Punktowi P₁ odpowiada najbliższy większy przegub d1 = 36.
