Specyfikacja
Wersja ze stali
Wykonania
- Typ S: trzpień stalowy, sprężyna o normalnej sile docisku
- Typ SS: trzpień stalowy, sprężyna o dużej sile docisku
- Typ K: trzpień z tworzywa, sprężyna o normalnej sile docisku
Typ S/SS
- Korpus: stal oksydowana na czarno
- Trzpień stalowy, hartowany
- Temperatura pracy do +250°C
Typ K
- Korpus: stal oksydowana na czarno
- Trzpień z tworzywa, poliacetal (POM)
- Temperatura pracy -30°C do +50°C
Nacisk sprężyny
ze stali nierdzewnej AISI 631
Identyfikacja typ SS
Podwójna linia wzdłuż korpusu
Wersja ze stali nierdzewnej
Wykonania

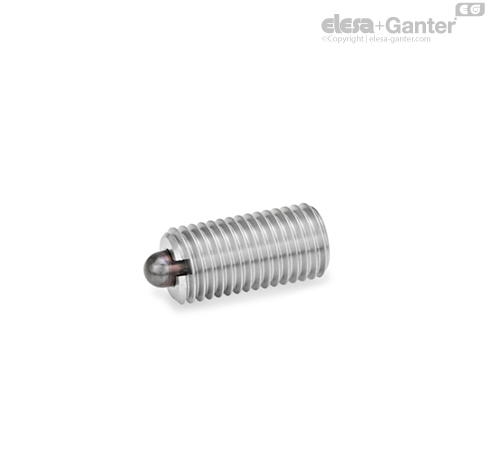

- Typ SN: trzpień ze stali nierdzewnej, sprężyna o normalnej sile docisku
- Typ SSN: trzpień ze stali nierdzewnej, sprężyna o dużej sile docisku
- Typ KN: trzpień z tworzywa, sprężyna o normalnej sile docisku
- Typ KSN: trzpień z tworzywa, sprężyna o dużej sile docisku
Obudowa
Stal nierdzewna AISI 303
Wykonania SN / SSN
- Korpus stal nierdzewna AISI 303
- Trzpień ze stali nierdzewnej AISI 303, azotowany
- Temperatura pracy do +250°C
Typ KN / KSN
- Korpus stal nierdzewna AISI 303
- Trzpień z tworzywa, poliacetal (POM)
- Temperatura pracy -30°C do +50°C
Nacisk sprężyny
ze stali nierdzewnej AISI 631
Identyfikacja typu SSN / KSN
Podwójna linia wzdłuż korpusu
Informacje
Zatrzaski trzpieniowe GN 616 stosowane są do mocowania lub pozycjonowania jako dociskacze, zapadki, blokady oraz wypychacze.
Nacięcie od strony trzpienia służy do wkręcania w otwory nieprzelotowe. Specjalny klucz montażowy GN 611.5 jest dostępny (patrz tabela).
