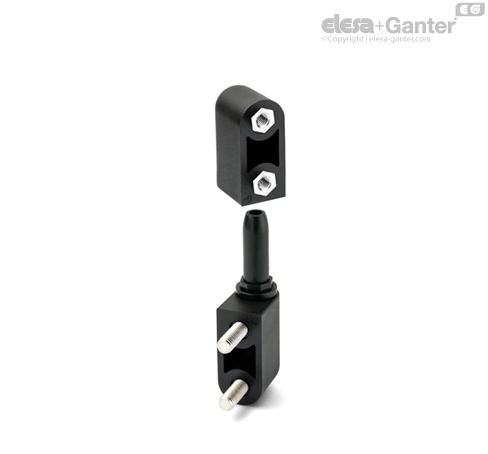

CFN-p-B Zawiasy z regulowaną osią obrotu Trzpienie gwintowane ze stali niklowanej oraz wtopki mosiężne, niklowane, z otworami gwintowanymi, nieprzelotowymi

Właściwości

Zawiasy z regulowaną osią obrotu CFN. zostały zaprojektowane ze specjalnym systemem regulacji (patent Elesa), który umożliwia dokładne osiowanie drzwi.

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.



Testy obciążeniowe
SIŁA OSIOWA		SIŁA PROMIENIOWA
Powierzchnie równoległe	Powierzchnie prostopadłe	Powierzchnie równoległe	Powierzchnie prostopadłe
Maksymalne obciążenie robocze Ea [N]		Maksymalne obciążenie robocze Er [N]
590		200

Dane dotyczące obciążenia niszczącego nie zostały obliczone, ponieważ zawiasy te w warunkach pracy przekraczających maksymalne obciążenia ukazane w tabeli, ulegają deformacji, która uniemożliwia ich dalsze stosowanie.

Instrukcja montażu

1. Zamocować korpusy zawiasu z gniazdem ośmiobocznym na ramie a korpusy z otworem okrągłym na drzwiach.
2. Wsunąć sworznie z ośmioboczną nakrętką w korpusy zamocowane na ramie dopasowując znaki wygrawerowane na sworzniu i na zawiasie.
3. Zamocować drzwi dopasowując korpusy na sworzniach.





Instrukcja regulacji drzwi

Jeśli drzwi nie są równoległe z ramą, przechył można wyrównać przekręcając sworznie w prawą lub lewą stronę.

Przekręcając sworzeń w lewo, odległość S zwiększa się o (+0.5), przekręcając w prawo, zmniejsza się o (-0.5).



Wyrównywanie przechyłu

Każdy sworzeń posiada osiem różnych pozycji, które pozwalają wyrównać przechył drzwi. Żeby wyrównać drzwi z ramą może być konieczna regulacja obydwu sworzni.



Przykłady montażu

Jeśli drzwi są niesymetryczne u dołu.

Żeby wyrównać drzwi z ramą należy przekręcić sworzeń zawiasu 1 w lewą stronę oraz sworzeń zawiasu 2 o 45° lub 90° w stronę prawą.



Jeśli drzwi są niesymetryczne u góry.

Żeby wyrównać drzwi ze ścianą należy przekręcić sworzeń zawiasu 1 w prawą stronę i sworzeń zawiasu 2 o 45° lub 90° w stronę lewą.
