Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Sworzeń obrotowy z ośmioboczną nakrętką
Technopolimer na bazie żywicy acetalowej (POM), kolor czarny.
Wykonania standardowe

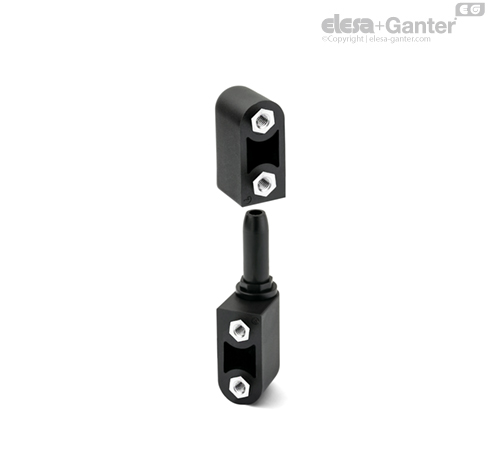

- CFN-B: wtopki mosiężne, niklowane, z otworami gwintowanymi, nieprzelotowymi.
- CFN-p: trzpienie gwintowane ze stali niklowanej.
- CFN-B-p: wtopki mosiężne, niklowane, z otworami gwintowanymi, nieprzelotowymi oraz trzpienie gwintowane ze stali niklowanej.
- CFN-p-B: trzpienie gwintowane ze stali niklowanej oraz wtopki mosiężne, niklowane, z otworami gwintowanymi, nieprzelotowymi.
Informacje
Właściwości
Zawiasy z regulowaną osią obrotu CFN. zostały zaprojektowane ze specjalnym systemem regulacji (patent Elesa), który umożliwia dokładne osiowanie drzwi.
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
| Testy obciążeniowe |
| SIŁA OSIOWA | SIŁA PROMIENIOWA |
 |  |
| Powierzchnie równoległe | Powierzchnie prostopadłe | Powierzchnie równoległe | Powierzchnie prostopadłe |
Maksymalne obciążenie robocze
Ea [N] | Maksymalne obciążenie robocze
Er [N] |
| 590 | 200 |
Dane dotyczące obciążenia niszczącego nie zostały obliczone, ponieważ zawiasy te w warunkach pracy przekraczających maksymalne obciążenia ukazane w tabeli, ulegają deformacji, która uniemożliwia ich dalsze stosowanie.
Instrukcja użytkowania
Instrukcja montażu
- Zamocować korpusy zawiasu z gniazdem ośmiobocznym na ramie a korpusy z otworem okrągłym na drzwiach.
- Wsunąć sworznie z ośmioboczną nakrętką w korpusy zamocowane na ramie dopasowując znaki wygrawerowane na sworzniu i na zawiasie.
- Zamocować drzwi dopasowując korpusy na sworzniach.
Instrukcja regulacji drzwi
Jeśli drzwi nie są równoległe z ramą, przechył można wyrównać przekręcając sworznie w prawą lub lewą stronę.
Przekręcając sworzeń w lewo, odległość S zwiększa się o (+0.5), przekręcając w prawo, zmniejsza się o (-0.5).
Wyrównywanie przechyłu
Każdy sworzeń posiada osiem różnych pozycji, które pozwalają wyrównać przechył drzwi. Żeby wyrównać drzwi z ramą może być konieczna regulacja obydwu sworzni.
Przykłady montażu
Jeśli drzwi są niesymetryczne u dołu.
Żeby wyrównać drzwi z ramą należy przekręcić sworzeń zawiasu 1 w lewą stronę oraz sworzeń zawiasu 2 o 45° lub 90° w stronę prawą.
Jeśli drzwi są niesymetryczne u góry.
Żeby wyrównać drzwi ze ścianą należy przekręcić sworzeń zawiasu 1 w prawą stronę i sworzeń zawiasu 2 o 45° lub 90° w stronę lewą.
