Specyfikacja
Materiał
Technopolimer na bazie żywicy acetalowej (POM), kolor czarny, wykończony na mat.
Sworzeń obrotowy
Żywica na bazie acetalu (POM), kolor czarny.
Pokrywy śrub
Technopolimer na bazie poliestru (PBT), kolor czarny, wykończony na mat, mocowanie na wcisk.
Wykonania standardowe
- CFQ-SH: otwory przelotowe pod wkręty z łbem stożkowym.
- CFQ-CH: otwory przelotowe pod wkręty z łbem cylindrycznym.

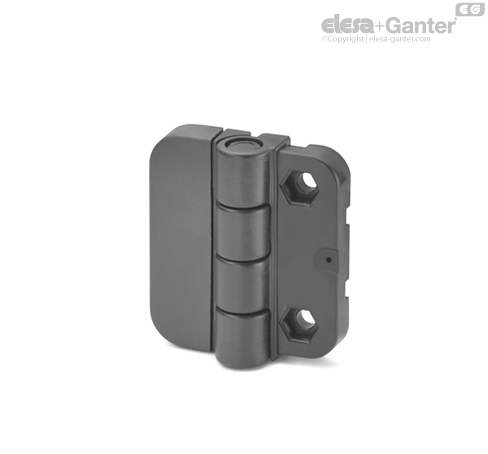

- CFQ-EH: otwory przelotowe pod wkręty z łbem sześciokątnym.
Informacje
Zakres obrotu (wartość przybliżona)
Maks. 195°, pomiędzy 0° i -15° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).
Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
| Testy obciążeniowe |
| SIŁA OSIOWA | SIŁA PROMIENIOWA | SIŁA PRZY ZGIĘCIU 90° |
 |  |  |
| Maksymalne obciążenie robocze | Obciążenie niszczące | Maksymalne obciążenie robocze | Obciążenie niszczące | Maksymalne obciążenie robocze | Obciążenie niszczące |
| Ea [N] | Ra [N] | Er [N] | Rr [N] | E90 [N] | R90 [N] |
| 300 | 1220 | 350 | 1970 | 290 | 720 |
