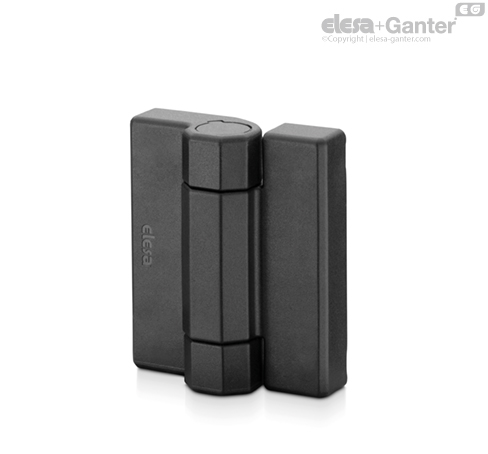

CFM-PCN-B Zawiasy Wtopki z otworami gwintowanymi, nieprzelotowymi

Materiał

Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.

Sworzeń obrotowy

Samosmarowny, wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny wykończony na mat.

Wykonania standardowe

• CFM-PCN-SH: otwory przelotowe pod śruby z łbem stożkowym.

• CFM-PCN-B: mosiężne wtopki z otworami gwintowanymi, nieprzelotowymi.

Zakres obrotu (wartość przybliżona)

Maks. 245° (-65° do +180° , gdzie 0° to pozycja, w której powierzchnie mocowania obu ramion zawiasu znajdują się w tej samej płaszczyźnie), patrz rys. 1.

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
