CFM-PC-SH-C-A+B Zawiasy Przelotowe otwory na śruby z łbem stożkowym, przewód 3,5/4m wyprowadzony do góry, 1,5/1m z wtyczką wyprowadzony do tyłu

Materiał

Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), certyfikowany jako samogasnący o klasie V0 wg normy UL94, kolor czarny wykończony na mat.

Sworzeń obrotowy

Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), o doskonałych właściwościach tribologicznych, kolor czarny.

Wykonania standardowe

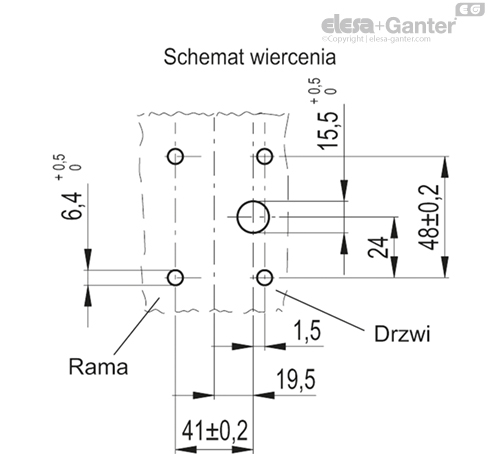

Otwory przelotowe pod śruby z łbem stożkowym:

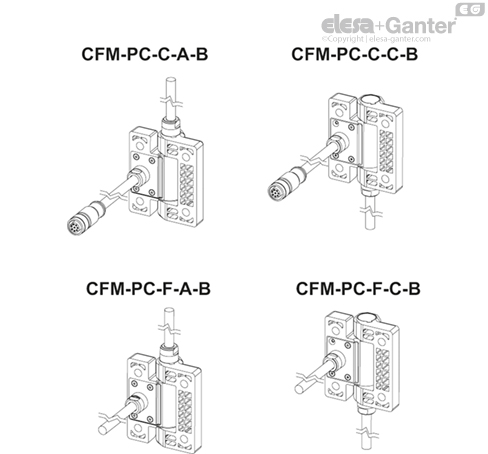

• CFM-PC-SH-C-A+B: przewód 8-pinowy wyprowadzony osiowo do góry, długość 3,5 lub 4 m oraz przewód 8-pinowy z gniazdem żeńskim wyprowadzony do tyłu, długość 1,5 lub 1 m.

• CFM-PC-SH-C-C+B: przewód 8-pinowy wyprowadzony osiowo do góry, długość 3,5 lub 4 m oraz przewód 8-pinowy z gniazdem żeńskim wyprowadzony do tyłu, długość 1,5 lub 1 m.

• CFM-PC-SH-F-A+B: przewód 8-pinowy wyprowadzony osiowo do góry, długość 3,5 m oraz przewód 8-pinowy wyprowadzony do tyłu, długość 1,5 m.

• CFM-PC-SH-F-C+B: przewód 8-pinowy wyprowadzony osiowo do góry, długość 3,5 m oraz przewód 8-pinowy wyprowadzony do tyłu, długość 1,5 m.

Niklowane, mosiężne wtopki z otworami gwintowanymi, nieprzelotowymi:

• CFM-PC-B-C-A+B: przewód 8-pinowy wyprowadzony osiowo do góry, długość 3,5 lub 4 m oraz przewód 8-pinowy z gniazdem żeńskim wyprowadzony do tyłu, długość 1,5 lub 1 m.

• CFM-PC-B-C-C+B: przewód 8-pinowy wyprowadzony osiowo do góry, długość 3,5 lub 4 m oraz przewód 8-pinowy z gniazdem żeńskim wyprowadzony do tyłu, długość 1,5 lub 1 m.

• CFM-PC-B-F-A+B: przewód 8-pinowy wyprowadzony osiowo do góry, długość 3,5 m oraz przewód 8-pinowy wyprowadzony do tyłu, długość 1,5 m.

• CFM-PC-B-F-C+B: przewód 8-pinowy wyprowadzony osiowo do góry, długość 3,5 m oraz przewód 8-pinowy wyprowadzony do tyłu, długość 1,5 m.



Zakres obrotu (wartość przybliżona)

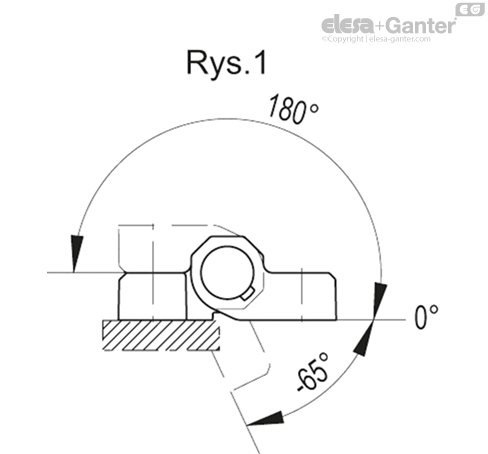

Maks. 245°, pomiędzy 0° i -65° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie), patrz rys. 1.

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

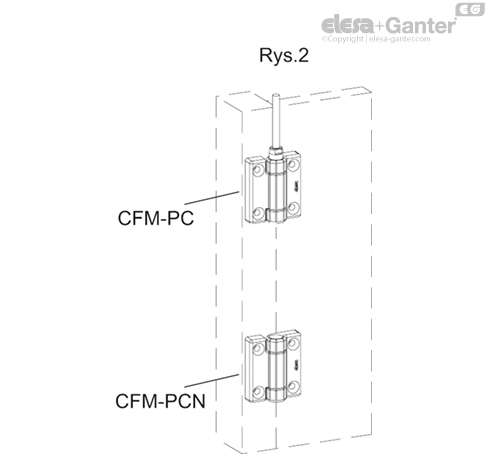

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
