GN 808.2

Wały przegubowe z łożyskowaniem ślizgowym

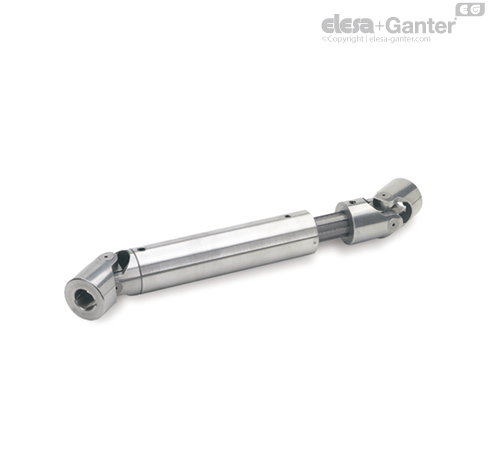

Wały przegubowe z łożyskowaniem ślizgowym GN 808.2 umożliwiają nie tylko przeniesienie napędu między niewspółosiowymi wałami, ale również kompensację odległości między nimi. Całkowita długość l₁ umożliwia uzyskanie odpowiedniej długości po rozsunięciu l₂. Przeniesienie momentu obrotowego jest realizowane przez dwa przeguby  DIN 808 (typ EG), wałek z wielowypustem i tuleję przesuwną.

Należy pamiętać o odpowiednim połączeniu wałka wielowpustowego z tuleją: znaczniki -> <- muszą być ustawione naprzeciw siebie. Każde niewłaściwe połączenie prowadzi do niejednorodnej pracy i szybszego zużycia przegubów.

• inne długości l₁ - l₂

• Otwory bez rowka wpustowego

• Kwadratowe otwory

• Otwory sześciokątne

• z innymi lub specjalnymi otworami

• Wersja ze stali nierdzewnej

• Dopuszczalna prędkość obrotowa i moment skręcający

• Rowek wpustowy DIN 6885

• Otwory poprzeczne GN 110.1

• ISO Tolerancje podstawowe



Pojedyncze przeguby krzyżakowe przenoszą moment obrotowy w sposób niejednostajny. W trakcie jednego obrotu wał napędzany jest przyspieszany i opóźniany dwukrotnie. Amplituda tych zmian zależy od kąta odchylenia ß.

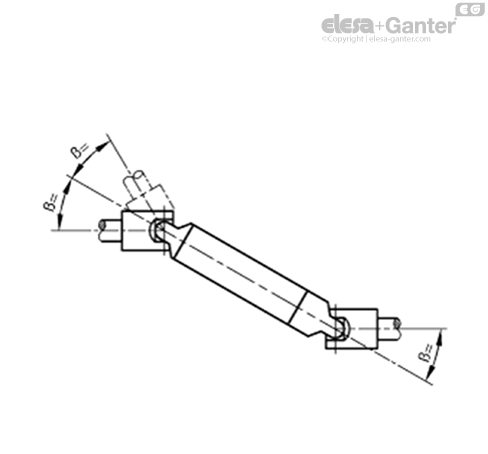

Aby uzyskać jednostajny obrót wału napędzanego należy zastosować dwa pojedyncze lub jeden podwójny przegub. W przypadkach gdy akceptowalne są niewielkie odchyłki w jednostajności ruchu lub kąt odchylenia jest niewielki, wystarczy jeden pojedynczy przegub.

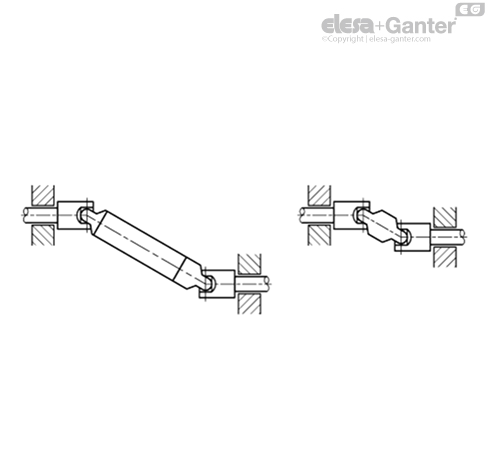

Ponadto łożyska muszą być jak najbliżej przegubów krzyżakowych.

Dla ciągłej pracy przegubów krzyżakowych z łożyskowaniem ślizgowym wymagane jest odpowiednie smarowanie. Jeśli smarowanie automatyczne jest niemożliwe, przeguby powinny być smarowane przynajmniej raz dziennie. Można również zastosować mieszek ochronny GN 808.1, który wypełnia się smarem lub olejem.

Przeguby krzyżakowe z łożyskowaniem ślizgowym, typ EG

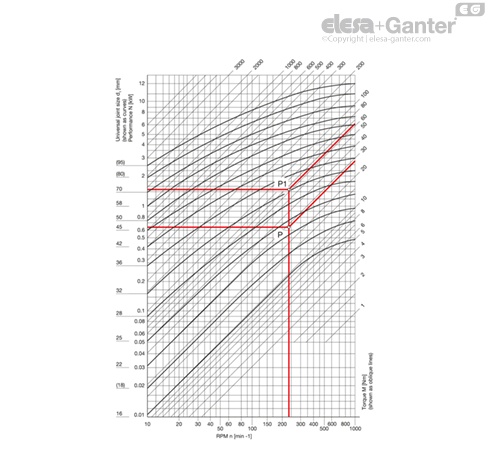

Nomogram podaje przenoszoną moc N (i / lub) moment skręcający M przenoszony przez przeguby krzyżakowe DIN 808, typ EG (łożyskowanie ślizgowe, przegub pojedyńczy) w relacji z prędkością obrotową (n).

Wartości obowiązują dla stałych obrotów, równomiernego obciążenia i odchylenia o kąt max. 10°. Nie obowiązują dla przegubów ze stali nierdzewnej.

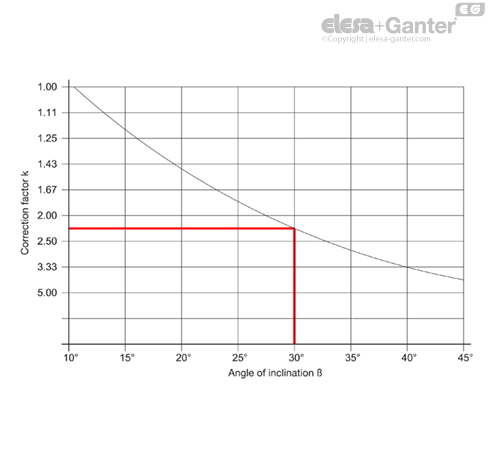

Dla pracy przy odchyleniach kątowych ß większych niż 10º należy przyjąć zastępczą moc N’ lub moment M’ powiększone o współczynnik k (patrz przykład poniżej).

Wzór przekształceń:

Moment skręcający M [Nm] = 9550 N[kW]/n[min-¹]

Moc N [kW] = M [Nm] x n [min-¹]/9550

1 kW = 1.36 PS / 1 PS = 0.736 kW

Przykład 1

Moc przenoszona N = 0.65 kW

prędkość obrotowa (n) = 230 min-¹

kąt odchylenia ß = 10°

współczynnik korekcji k = 1

moc zastępcza N’ = Moc znamionowa N

punkt przecięcia P linii mocy 0,65 kW i obrotów 230 min-¹ (odpowiada momentowi 27 Nm).

Dla wyznaczonego punktu P najbliższy większy przegub krzyżakowy ma średnicę d₁ = 25 mm.

Przykład 2

moment M = 27 Nm

prędkość obrotowa (n) = 230 min-¹

kąt odchylenia ß = 30°

współczynnik k = 2.25

moment zastępczy M’ = 2.25 x 27 Nm = 60 Nm

unkt przecięcia P1 linii momentu 61 Nm i obrotów 230 min-¹ (odpowiada mocy zastępczej N’ = 1.47 kW).

Punktowi P₁ odpowiada najbliższy większy przegub d₁ = 36
