Specyfikacja
Zaślepki końcowe
Technopolimer na bazie polipropylenu (PP), kolor czarny, wykończony na mat.
Oś i wirnik
Technopolimer na bazie polipropylenu (PP), kolor czerwony.
Rurowe okno
Szkło borokrzemowe o wysokiej odporności nadaje się także do stosowania z roztworami na bazie glikolu.
Konstrukcję wskaźnika zaprojektowano tak, aby umożliwić maksymalną widoczność i możliwość kontroli przepływu cieczy pod każdym kątem.
Pręty łączące wsporniki
AISI 316L stal nierdzewna.
Śruby i nakrętki
Stal ocynkowana
Wykonania standardowe
Gwint cylindryczny zgodny normą z UNI ISO 228/1 lub gwint stożkowy zgodny z normą NPT (National Taper Pipe Thread - ANSI-ASME B1-20).

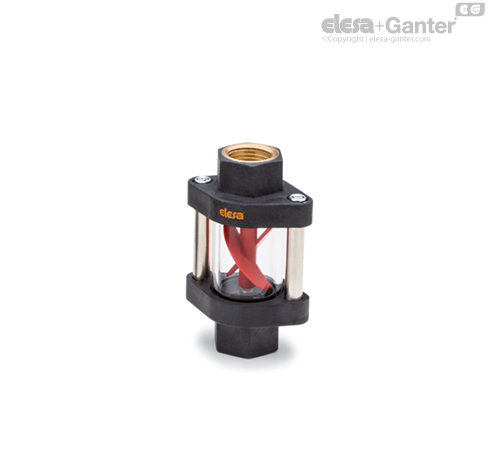

- HVF.: piasty mosiężne, pierścienie uszczelniające z gumy NBR.
- HVF-SST: piasty ze stali nierdzewnej AISI 316, pierścienie uszczelniające VITON®**.
Maksymalna temperatura pracy ciągłej
100° C.
Informacje
Właściwości i zastosowania
Wskaźnik może być montowany w dowolnym położeniu.
W przypadku montażu na sztywnych przewodach, zaleca się zamontowanie wskaźnika idealnie w ich osi.
Wskaźnik może być stosowany przy przepływie cieczy w obu kierunkach.
Do obracania wirnika wymagana jest minimalna prędkość przepływu cieczy (Q **) w zależności od rodzaju płynu i jego lepkości (przedstawiona w cSt, 1cSt=1mm2/s, patrz tabela).
Inne wykonania
Wykonania specjalne na życzenie
- Piasty z gwintem stożkowym NPT.
- Oś i wirnik w kolorze niebieskim.
* znak handlowy zastrzeżony przez Corning Inc.
** znak handlowy zastrzeżony przez DuPont Dow Elastomers.
