Specyfikacja
Wieniec
Nalewany poliuretan, twardość 92 wg skali Shore A.
Korpus koła
Odlew żeliwny
Wykonania standardowe

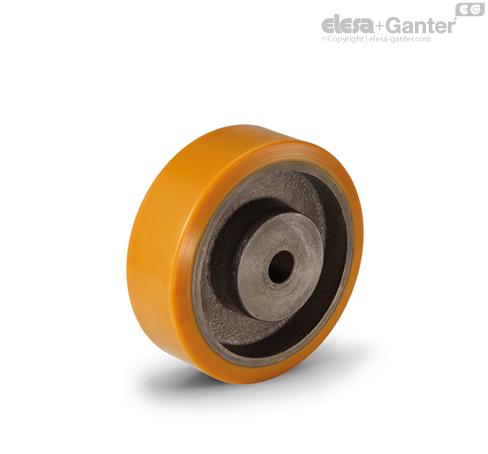

- RBL: otwór bezpośrednio w tarczy koła. Tarcza została zaprojektowana tak, aby ułatwić dodatkowe modyfikacje np. wykonanie rowka wpustowego lub obudowy do zaciskania. Aby zapobiec zniszczeniu powłoki poliuretanowej, jakakolwiek obróbka koła musi być przeprowadzona przy maksymalnej temperaturze do 80° C. Jest to idealne rozwiązanie dla sprzętu z nietypowymi kołami jezdnymi.
- RSL: piasta z łożyskiem kulkowym. Idealne rozwiązanie do dużych obciążeń i ruchu ciągłego.
Informacje
Zastosowania
Doskonała wytrzymałość toczna i elastyczność w połączeniu z odpornością na ścieranie i zużycie.
Parametry doboru kół patrz Dane techniczne.
Koła z nalewanym wieńcem poliuretanowym RE.F4 w połączeniu z metalowymi obudowami tworzą następujące zestawy kołowe:
- RE.F4-H: koła z obudowami z galwanizowanej stali, do średnich i dużych obciążeń.
- RE.F4-WH: koła z obudową ze stali spawanej, elektrolitycznie ocynkowanej, do średnich i dużych obciążeń.
- RE.F4-WEH: koła z obudową ze stali spawanej elektrycznie, malowana proszkowo, do bardzo dużych obciążeń.
Warunki środowiskowe
Przeznaczone zarówno do stosowania w kontakcie z czynnikami atmosferycznymi, jak i w miejscach występowania alkoholi, glikoli. Niewskazane eksploatowanie w obecności słabych kwasów organicznych i nieorganicznych oraz pary wodnej.
Obciążalność toczna – siła/zadane obciążenie
Dla każdego obciążenia i średnicy koła tabela wskazuje siłę (w N) potrzebną do pchania lub ciągnięcia pojedynczego koła, przy stałej prędkości 4 km/h na gładkim podłożu.
W przypadku ręcznej obsługi wózka 4-kołowego jest rekomendowany rozmiar, dla którego wartość siły wynosi poniżej 50 N; w przypadku częstej obsługi należy przyjąć wartości poniżej 30 N.
| Siła wymagana do ciągnięcia lub pchania jednego koła [N] |
|---|
| | Obciążenie [N] |
| 1500 | 3000 | 4500 | 6000 | 10000 | 15000 | 20000 |
| D [mm] | 100 | 38 | 77 | - | - | - | - | - |
| 125 | 33 | 65 | 110 | - | - | - | - |
| 150x50 | 25 | 52 | 86 | 126 | - | - | - |
| 150x80 | 18 | 35 | 60 | 105 | 180 | - | - |
| 200x50 | 17 | 38 | 60 | 85 | 160 | - | - |
| 200x80 | 13 | 35 | 50 | 67 | 115 | 170 | - |
| 250 | <10 | 25 | 45 | 60 | 103 | 155 | - |
| 300 | <10 | 15 | 35 | 50 | 86 | 130 | 160 |
Poruszanie mechaniczne przy użyciu urządzeń holujących
Przy holowaniu mechanicznym prosimy odwołać się do danych technicznych określających współczynniki nośności koła zależnie od prędkości.
Temperatura
Jeżeli temperatura pracy dla danej aplikacji nie mieści się w standardowym zakresie temperatur, prosimy odwołać się do danych technicznych określających współczynniki nośności koła zależnie od temperatury.
Inne wykonania
Wykonania specjalne na życzenie
Otwór z rowkiem wpustowym zgodnie z UNI 6604, UNI 6607 i ISO 2941 (dla wersji RBL).
