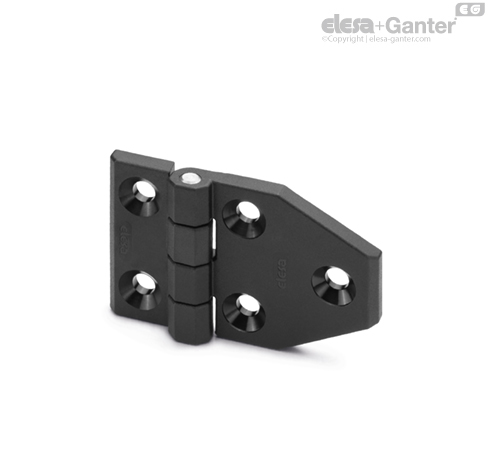

CFM-TR-B Zawiasy Korpusy zawiasów o różnych wymiarach

Zakres obrotu (wartość przybliżona)

Maks. 270°, pomiędzy 0° i -90° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.



Testy obciążeniowe	SIŁA OSIOWA	SIŁA PROMIENIOWA	SIŁA PRZY ZGIĘCIU 90°
Oznaczenie	Maksymalne obciążenie robocze Sa [N]	Maksymalne obciążenie robocze Sr [N]	Maksymalne obciążenie robocze S90 [N]
CFM-TR-A.40-SH-5	1800	2000	1400
CFM-TR-A.50-SH-6	2700	3300	2200
CFM-TR-A.60-SH-6	3700	4200	3000
CFM-TR-B.40-SH-5	1500	1800	1200
CFM-TR-B.50-SH-6	2100	3000	1500
CFM-TR-B.60-SH-6	2800	3800	2300

Maksymalne obciążenie statyczne jest wartością, powyżej której nastąpi deformacja lub uszkodzenie zawiasu podczas eksploatacji. Projektant przy obliczaniu dopuszczalnego obciążenia, będzie musiał użyć odpowiedniego współczynnika bezpieczeństwa, stosownego do znaczenia i poziomu bezpieczeństwa danej aplikacji.
