Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Sworzeń obrotowy
Stal nierdzewna AISI 303.
Wykonania standardowe
Otwory przelotowe pod śruby z łbem stożkowym.

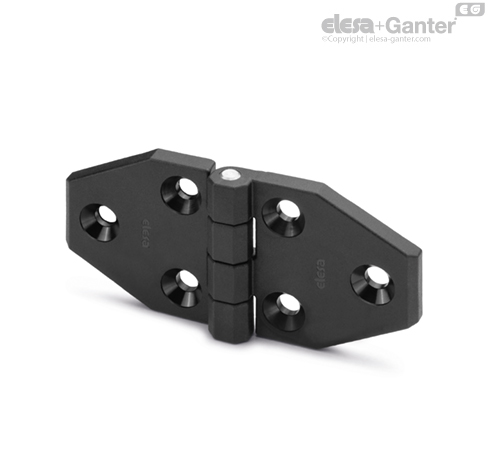

- CFM-TR-A: korpus zawiasu po stronie ramy identyczny jak korpus zawiasu po stronie drzwi
- CFM-TR-B: korpus zawiasu po stronie ramy inny niż korpus zawiasu po stronie drzwi
Informacje

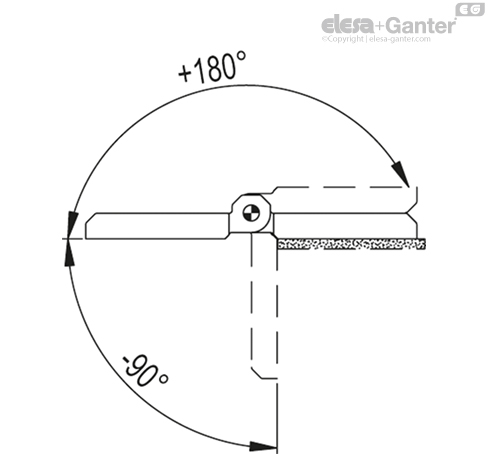

Zakres obrotu (wartość przybliżona)
Maks. 270°, pomiędzy 0° i -90° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).
Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
| Testy obciążeniowe | SIŁA OSIOWA | SIŁA PROMIENIOWA | SIŁA PRZY ZGIĘCIU 90° |
 |  |  |
| Oznaczenie | Maksymalne obciążenie robocze
Sa [N] | Maksymalne obciążenie robocze
Sr [N] | Maksymalne obciążenie robocze
S90 [N] |
| CFM-TR-A.40-SH-5 | 1800 | 2000 | 1400 |
| CFM-TR-A.50-SH-6 | 2700 | 3300 | 2200 |
| CFM-TR-A.60-SH-6 | 3700 | 4200 | 3000 |
| CFM-TR-B.40-SH-5 | 1500 | 1800 | 1200 |
| CFM-TR-B.50-SH-6 | 2100 | 3000 | 1500 |
| CFM-TR-B.60-SH-6 | 2800 | 3800 | 2300 |
Maksymalne obciążenie statyczne jest wartością, powyżej której nastąpi deformacja lub uszkodzenie zawiasu podczas eksploatacji. Projektant przy obliczaniu dopuszczalnego obciążenia, będzie musiał użyć odpowiedniego współczynnika bezpieczeństwa, stosownego do znaczenia i poziomu bezpieczeństwa danej aplikacji.
