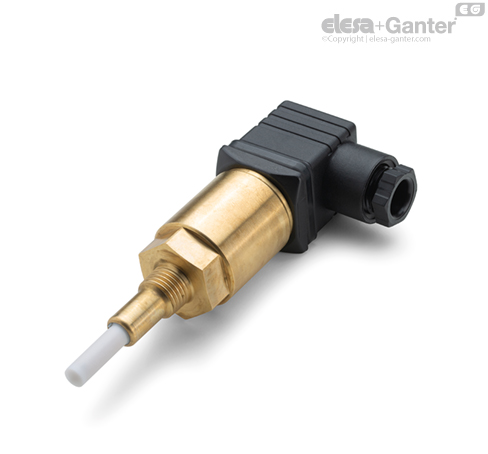

HSC-W-D Pojemnościowy czujnik poziomu Dla cieczy przewodzących i wtyku DIN 43650, normalnie otwarte (NO)wyjście NPN.

Właściwości i zastosowania

Przeznaczony do wykrywania cieczy przewodzących, takich jak woda i cieczy nieprzewodzących, takich jak olej napędowy.

Opóźnienie aktywacji czujnika (równe 4 sekundy) oznacza czas, jaki upłynął od wykrycia poziomu cieczy w zbiorniku do wysłania sygnału do sterownika PLC.

Histereza (tolerancja) przełączenia sygnału wyjściowego jest ustawiana w odniesieniu do progu detekcji (l1) i polega na dodaniu do niego pewnej wartości, która określa punkt, w którym czujnik zareaguje.

Czujnik można zamontować zarówno pionowo, jak i poziomo.

Wykonania specjalne na życzenie

• Korpus ze stali nierdzewnej AISI 316.

• Długość sondy 90 mm.

• Możliwość ustawienia opóźnienia aktywacji w zakresie od 1 do 10 sekund.

• Możliwość ustawienia histerezy sygnału wyjściowego w zakresie od 0 do 5 mm.

• Gwinty zewnętrzne: cylindryczne calowe UNI 228/1 lub stożkowe calowe UNI 7/1.

Instrukcja montażu obrotowego złącza

• Wymontować złącze z czujnika, wykręcając śrubę montażową. Odłączyć uchwyt styków i odkręcić dławik.

• Wsunąć kabel do złącza (standardowe złącze) i podłączyć przewody do zacisków zgodnie z instrukcją podłączenia.

• Wcisnąć uchwyt styków do wtyku w wymaganej pozycji.

• Przykręcić złącze do czujnika, a następnie dokręcić dławik kablowy.





Działanie i konserwacja

Pomiar poziomu opiera się na zmianie pojemności elektrycznej wewnątrz zbiornika. Sonda poziomu i metalowa ściana tworzą rodzaj kondensatora, którego pojemność elektryczna zmienia się w zależności od ilości cieczy zawartej w samym zbiorniku.

Wraz ze wzrostem poziomu w zbiorniku, wzrasta odpowiednio pojemność elektryczna sondy.

Na przykład przy pustym zbiorniku sonda ma niższą pojemność elektryczną, podczas gdy pełny zbiornik ma wyższą.

Czujnik można zamontować zarówno pionowo, jak i poziomo (rys. 1).

Zaleca się okresowe sprawdzanie stanu elektrody i jej powłoki oraz, w razie potrzeby, czyszczenie przy użyciu niekorozyjnych płynów.

Ostrzeżenia

Niezależnie od pozycji montażu (poziomej, czy pionowej) należy unikać instalacji czujnika na przewodach łączących, rurach wylotowych itp., gdzie mogą skraplać się opary lub pozostawać osady, które mogłyby wpływać na wskazania czujnika.
