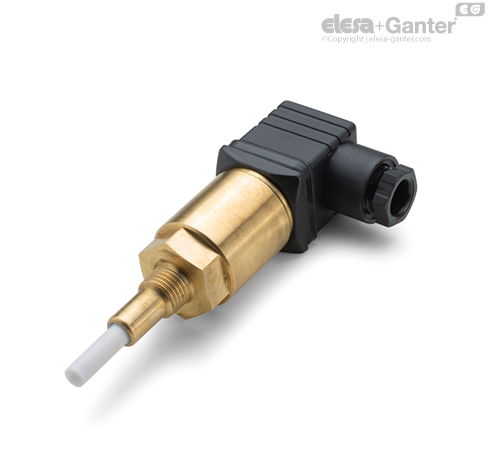

Specyfikacja
Korpus
Mosiądz.
Elektroda
Stop miedzi i cynku (stop Cu-Zn) z powłoką z PTFE.
Wtyk żeński (tylko do złącza DIN 43650C)
Technopolimer na bazie poliamidu (PA), kolor czarny, z wbudowanym dławikiem kablowym i uchwytem styku.
Stopień ochrony IP 65 zgodnie z EN 60529.
Wtyk męski
Wtyk M12x1 – 4-stykowy z gwintem, z technopolimeru na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Stopień ochrony IP 67.
Wskazówki dotyczące montażu patrz Ostrzeżenia.
Wykonania standardowe
- HSC-W-A: do cieczy przewodzących, normalnie zamknięte (NC) wyjście elektryczne NPN
- HSC-W-D: do cieczy przewodzących, normalnie otwarte (NO) wyjście elektryczne NPN
- HSC-O-A: do cieczy nieprzewodzących, normalnie zamknięte (NC) wyjście elektryczne NPN
- HSC-O-D: do cieczy nieprzewodzących, normalnie otwarte (NO) wyjście elektryczne NPN
- KN: przyrostek, który należy dodać w przypadku wersji z wtykiem męskim M12x1.
Maks. temperatura pracy
-30 / +125°C.
Maksymalne obciążenie robocze
50 bar.
Informacje
Właściwości i zastosowania
Przeznaczony do wykrywania cieczy przewodzących, takich jak woda i cieczy nieprzewodzących, takich jak olej napędowy.
Opóźnienie aktywacji czujnika (równe 4 sekundy) oznacza czas, jaki upłynął od wykrycia poziomu cieczy w zbiorniku do wysłania sygnału do sterownika PLC.
Histereza (tolerancja) przełączenia sygnału wyjściowego jest ustawiana w odniesieniu do progu detekcji (l1) i polega na dodaniu do niego pewnej wartości, która określa punkt, w którym czujnik zareaguje.
Czujnik można zamontować zarówno pionowo, jak i poziomo.
Mechaniczne i elektryczne właściwości
Działanie i konserwacja
Pomiar poziomu opiera się na zmianie pojemności elektrycznej wewnątrz zbiornika. Sonda poziomu i metalowa ściana tworzą rodzaj kondensatora, którego pojemność elektryczna zmienia się w zależności od ilości cieczy zawartej w samym zbiorniku.
Wraz ze wzrostem poziomu w zbiorniku, wzrasta odpowiednio pojemność elektryczna sondy.
Na przykład przy pustym zbiorniku sonda ma niższą pojemność elektryczną, podczas gdy pełny zbiornik ma wyższą.
Czujnik można zamontować zarówno pionowo, jak i poziomo (rys. 1).
Zaleca się okresowe sprawdzanie stanu elektrody i jej powłoki oraz, w razie potrzeby, czyszczenie przy użyciu niekorozyjnych płynów.
Ostrzeżenia
Niezależnie od pozycji montażu (poziomej, czy pionowej) należy unikać instalacji czujnika na przewodach łączących, rurach wylotowych itp., gdzie mogą skraplać się opary lub pozostawać osady, które mogłyby wpływać na wskazania czujnika.
