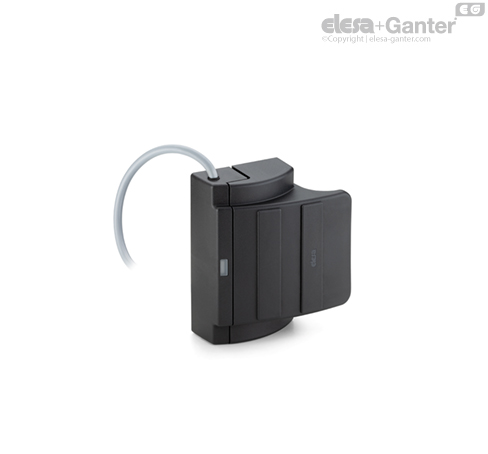

ESC-SFT-F-A Uchwyty z wbudowanym wyłącznikiem bezpieczeństwa Przewód o długości 2 lub 5 m, wyjście od góry.

Właściwości i zastosowania

Ochrona personelu: Uchwyt ESC-SFT ma wbudowany wielokanałowy czujnik kodowany, który można stosować w obwodach bezpieczeństwa, przeznaczonych do monitorowania stanu bezpieczeństwa osłon na maszynie. W połączeniu z odpowiednim i certyfikowanym logicznym układem sterującym, powoduje on przerwanie obwodu zasilającego maszyny w razie przypadkowego otwarcia drzwi, obudów, pokryw ochronnych maszyn lub linii produkcyjnych. Urządzenie blokujące składa się z czujnika magnetycznego i współdziałającego z nim aktywatora (magnes kodowany) wbudowanych w dwa elementy uchwytu. Przysunięcie magnesu kodowanego względem czujnika, powoduje przełączenie styków w czujniku i odpowiednie zwarcie wyjść bezpieczeństwa jednostki sterującej podłączonej do niego. Przy zamknięciu osłony i zetknięciu się ze sobą obu elementów uchwytu, włącza się dioda w kolorze zielonym. Uchwyt ESC-SFT to magnetyczne urządzenie blokujące typu 4 o niskim poziomie kodowania, zgodne z normą EN14119. W przypadku wykorzystywania go jako wejście do certyfikowanej jednostki zabezpieczającej (patrz akcesoria dostępne na życzenie), umożliwia on utworzenie systemu bezpieczeństwa o architekturze do poziomu SIL3 zgodnie z normą IEC 62061 lub kategorii 4 – PLe zgodnie z normą EN ISO 13849-1. Istnieje możliwość zastosowania go z zawiasem CFSQ lub CFSW w celu zwiększenia poziomu bezpieczeństwa systemu (systemy z różnymi zasadami działania). Odległość przełączania czujników zależy od geometrii drzwi, na których zainstalowano produkt..

Zamek zatrzaskowy: dwie części, z których składa się produkt (strona rękojeści i strona z przewodem/wtyczką) posiadają system połączenia mechanicznego, który zapewnia utrzymanie drzwi w pozycji zamkniętej. Do otwarcia drzwi potrzeba siły wynoszącej około 2 kg.

Samocentrowanie: Rękojeść wyposażona jest w mechaniczny system samocentrujący względem drugiej części, który kompensuje odchylenia drzwi od osi lub ich wygięcia pod wpływem ciężaru. Można go stosować w przypadku drzwi przesuwnych i uchylnych.

Działanie

System bezpieczeństwa składa się z jednostki sterującej i uchwytu, który działa tylko w określonych konfiguracjach (patrz opcje kombinacji i okablowania wraz z określonymi jednostkami zabezpieczającymi)

Uchwyt z funkcją bezpieczeństwa zawiera kontaktrony aktywowane przez magnesy kodowane. Jednostka sterująca przetwarza informacje i przekazuje stan zabezpieczeń do systemu sterowania poprzez wyjście bezpieczeństwa.

Stan bezpieczny określa się jako stan, w którym rękojeść jest odsunięta od magnesu odpowiadającego za jej aktywację.

Podłączenie elektryczne

Podłączenie elektryczne musi wykonać wyłącznie wykwalifikowany personel.

Nie można przedłużać przewodu przyłączeniowego czujników. Czujniki należy podłączyć do jednostki sterującej, zgodnie z sugerowanymi schematami (patrz także instrukcje obsługi jednostek sterujących).



Schemat podłączenia pojedynczego uchwytu do jednostek sterujących: CN-SFT.115-2NC, CN-SFT.46-2NC / CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO lub modeli równoważnych. Uchwyt ze stykami NC-NC należy podłączyć do jednostki sterującej CN-SFT.115-2NC / CN-SFT.46-2NC, natomiast uchwyty ze stykami NC-NO należy podłączyć do jednostki sterującej CN-SFT.115-1NC+ 1NO / CN-SFT.46-1NC+1NO. W każdym przypadku zaleca się przeczytanie instrukcji obsługi jednostki sterującej w celu sprawdzenia prawidłowości okablowania produktu.



Schemat podłączenia kilku uchwytów ze stykami NC-NC do jednostek sterujących CN-SFT.115-2NC / CN-SFT.46-2NC lub modeli równoważnych.

• Kanały 1 (BU-BK, NC) szeregowe

• Kanały 2 (WH-BN, NC) szeregowe

W każdym przypadku zaleca się przeczytanie instrukcji obsługi jednostki sterującej w celu sprawdzenia prawidłowości okablowania produktu.



Schemat podłączenia kilku uchwytów ze stykami NC-NO do jednostek sterujących CN-SFT.115-1NC+1NO / CN-SFT.46-1NC+1NO lub modeli równoważnych.

• Kanały 1 (BU-BK, NO) równoległe

• Kanały 2 (WH-BN, NC) szeregowe

W każdym przypadku zaleca się przeczytanie instrukcji obsługi jednostki sterującej w celu sprawdzenia prawidłowości okablowania produktu.



Akcesoria

• CN-SFT: jednostka zabezpieczająca dla kategorii 3 i 4.

• FC-ESC: przedłużacz o długości 2,5 lub 5 m.

Instrukcja montażu

• Zamontować obudowę z czujnikiem na ramie oraz rękojeść na drzwiach, umieszczając płytki mocujące (w zestawie) między śrubami TCEI M5, a rękojeścią. Podłużne otwory montażowe ułatwiają instalację produktu.

• Podpiąć okablowanie zgodnie ze wskazanym schematem elektrycznym.

• Zaleca się stosowanie zewnętrznego bezpiecznika szybkiego na linii bezpieczeństwa.

• Nie należy stosować produktu w warunkach występowania silnych pól magnetycznych.

• Montaż dozwolony wyłącznie w przypadku braku napięcia.

• Możliwość dobrowolnego wybrania pozycji montażu, pod warunkiem, że aktywna powierzchnia czujnika bezpieczeństwa będzie znajdowała się naprzeciwko aktywnej powierzchni aktywatora.

• Czujnik należy montować wyłącznie na płaskich powierzchniach.

• O ile to możliwe, nie montować czujnika i aktywatora na powierzchniach wykonanych z materiału ferromagnetycznego. Zaleca się zainstalowanie przekładki niemagnetycznej o minimalnej grubości 5 mm. Zaleca się również stosowanie niemagnetycznych śrub mocujących.

• Nie wystawiać czujnika i aktywatora na działania silnych wibracji oraz wstrząsów.

• Chronić przed kontaktem z opiłkami żelaza.

• Pozostawić minimalną odległość montażową między dwoma uchwytami wynoszącą 50 mm.

• Minimalną odległość między otworami po stronie drzwi i w ramie przedstawiono na schemacie wiercenia.



Środki ostrożności

Przed użyciem produktu należy przeprowadzić ocenę ryzyka maszyny zgodną z następującymi normami:

• EN ISO 13849-1, Bezpieczeństwo maszyn – części układów sterowania związane z bezpieczeństwem – część 1: ogólne zasady projektowania;

• EN ISO 14119, Bezpieczeństwo maszyn – urządzenia blokujące sprzężone z osłonami;

• EN 60204-1, Bezpieczeństwo maszyn – wyposażenie elektryczne maszyn;

• EN 60947-5-3, Niskonapięciowa aparatura rozdzielcza i sterownicza – część 5-3: urządzenia dla obwodów sterujących i elementy przełączające – wymagania w zakresie urządzeń zbliżeniowych z określonym zachowaniem w przypadku usterek (PDDB).

• Uchwyt ESC-SFT zapewnia bezpieczeństwo pracy. Nieprawidłowa instalacja lub obsługa może spowodować poważne obrażenia u ludzi. W szczególności nie należy obchodzić (zwierać styków), przenosić, demontować uchwytu ani w inny sposób powodować, że przestanie on działać.

• Bezpieczne działanie jest zapewnione wyłącznie w przypadku stosowania kompletnego systemu złożonego z uchwytu z funkcją bezpieczeństwa i jednostki sterującej CN-SFT.115-2NC, CN-SFT.46-2NC/CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO lub porównywalnych modeli. W przypadku stosowania uchwytu bez odpowiedniej jednostki sterującej, odpowiedzialność spoczywa na instalatorze systemu/maszyny.

• Kompletny system zabezpieczający składa się z reguły z wielu urządzeń sygnalizacyjnych, czujników i jednostek sterujących. Producent maszyny lub instalator jest odpowiedzialny za jego prawidłowe i bezpieczne działanie.

Konserwacja i kontrole

Regularnie usuwać opiłki żelaza z uchwytu. Do czyszczenia używać wyłącznie detergentów niezawierających rozpuszczalników..

Dodatkowe środki bezpieczeństwa (EN ISO 14119:2013, tabela 3)

Wymaga się okresowej kontroli (na początku każdej zmiany, najpóźniej w ciągu 8 godzin) prawidłowości działania uchwytu, podczas której należy sprawdzić następujące kwestie:

• prawidłowe przełączanie każdego uchwytu poprzez sprawdzenie:

a) czy otwarcie osłony, na której zamontowano uchwyt, powoduje rozwarcie wyjść bezpieczeństwa podłączonej jednostki sterującej.

b) czy zamknięcie tej osłony powoduje zwarcie wyjść bezpieczeństwa jednostki sterującej po wygenerowaniu polecenia uruchomienia.

• czy zamocowanie uchwytu jest poprawne.

• czy urządzenie jest prawidłowo podłączone.

Funkcję monitorowania stanu urządzenia musi wykonywać podłączona jednostka sterująca w przypadku każdego uruchomienia urządzenia.

Jeśli po zamknięciu wszystkich zabezpieczeń i wygenerowaniu ewentualnego polecenia uruchomienia, jednostka sterująca nie zwiera swoich wyjść bezpieczeństwa, nie należy jej wyłączać i włączać, lecz należy przejść do sprawdzenia, czy jakieś osłony są otwarte oraz przeprowadzenia kontroli wskazanych w punktach a) i b) powyżej.

W przypadku awarii lub zużycia należy wymienić uszkodzony system.

Gwarancja i odpowiedzialność producenta przestają obowiązywać w następujących okolicznościach:

• nieprzestrzeganie instrukcji.

• nieprzestrzeganie przepisów dotyczących bezpieczeństwa.

• wykonanie instalacji i podłączenia elektrycznego przez niewykwalifikowany personel.

• nieprzeprowadzanie kontroli działania.

• ingerencja w produkt.
