Specyfikacja
Materiał
- Korpus uchwytu: wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), certyfikowany jako samogasnący o klasie V0 wg normy UL94, kolor czarny wykończony na mat.
- Osłona przednia: wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), certyfikowany jako samogasnący o klasie V0 wg normy UL94, kolor czarny.
- Przycisk: technopolimer na bazie poliamidu (PA), kolor błękitny.

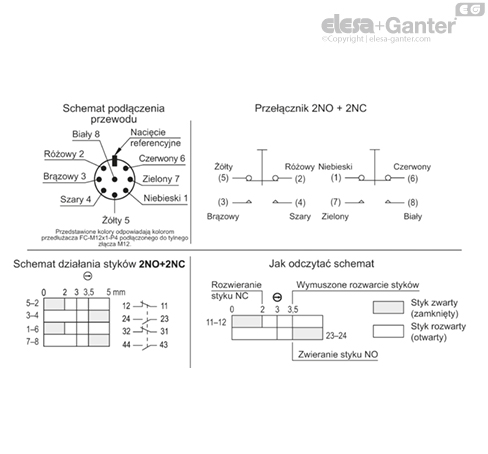

Mikroprzełącznik z przyciskiem
Z czterema wolnoprzełączającymi stykami 2 NO + 2 NC typu Zb (patrz IEC EN 60947-5-1).
Wymuszone rozwarcie zgodnie z IEC EN 60947-5-1 aneks K: rozdzielenie styków elektrycznych jest bezpośrednim wynikiem działania siły wywieranej za pomocą elementów nieelastycznych. Oznacza to, że nie zależy ono od elastyczności tych elementów.
Dzięki pokryciu warstwą srebra styki przełączające posiadają właściwości samoczyszczące.
Wykonania standardowe
Wtopki mosiężne z otworami gwintowanymi, nieprzelotowymi M6, mocowanie od tyłu.
Wtyk M12x1 z tworzywa sztucznego, z 8 pinami, połączenie od tyłu
- M.2000-SWM-2NC-2NO-C: 2 styki NC + 2 styki NO.
Przewód 8-żyłowy UL: AWG22 RAL9005 PVC UL AWM Typ 1569/2517, połączenie od tyłu, promień gięcia przewodu > 70 mm
- M.2000-SWM-2NC-2NO-F2.5: 2 styki NC + 2 styki NO, długość przewodu 2.5 m.
- M.2000-SWM-2NC-2NO-F5: 2 styki NC + 2 styki NO, długość przewodu 5 metrów.
Stopień ochrony IP
Klasa ochrony IP67 i IP69K, patrz tabela EN 60529.
| Właściwości mechaniczne | Właściwości elektryczne |
|---|
| Typ styków: Ag 999 | Prąd zwarciowy cieplny lth | Przewód 4 A |
| Wtyczka 2.5 A |
| Napięcie znamionowe izolacji UI | Przewód: 250 Vac |
| Maksymalna częstotliwość przełączania: 3600 cykli/godz. * | Wtyczka: 30 Vac/Vdc |
| Ochrona przed zwarciem: 4A 500V gG | Oporność pomiędzy stykami: 25 mΩ |
|
| Trwałość mechaniczna: 10 milionów * | Prąd znamionowy (przewód) |
| le/AC-15 ** | 24V-50/60 Hz | 4A |
| 240V-50/60 Hz | 3A |
| le/DC-13 * | 24V-d.c. | 2A |
| 240V-d.c. | 0.4A |
| Siła konieczna do wciśnięcia przycisku : 30N | Prąd znamionowy (wtyk) |
|
| Promień gięcia przewodu > 70 mm | le/DC-13 (według IEC 60947-5-1) | 24V-d.c. | 2A |
| B10D: 20 milionów cykli przełączania | Stopień zanieczyszczenia: 3 |
* według normy EN 60947-5-1
** według normy EN 60945-5-1
Informacje
Właściwości i zastosowania

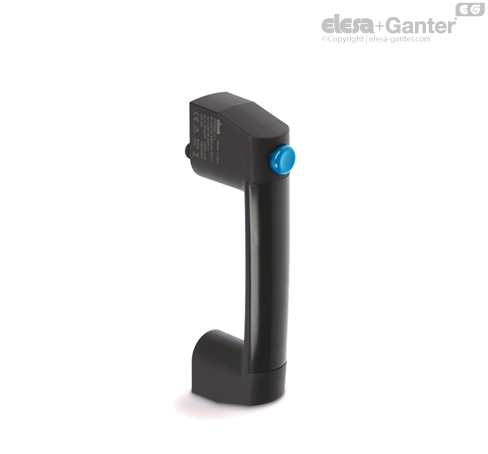

Uchwyt M.2000-SWM jest idealnym połączeniem ergonomii, funkcjonalności i niewielkich rozmiarów.
Oprócz funkcji uchwytu, w jednym produkcie zintegrowano funkcję panelu sterowniczego ze stykami normalnie otwartymi i normalnie zamkniętymi.
Istnieje możliwość wbudowania tego uchwytu w układ bezpieczeństwa lub wykorzystywania po prostu jako urządzenie sterujące na potrzeby obsługi urządzeń elektrycznych.
Ochrona personelu: wyłącznik bezpieczeństwa NC (normalnie zamknięty) z funkcją wymuszonego rozwarcia zapewnia skuteczne przerwanie obwodu zasilania.
W przypadku użycia przewodu z wtyczką kątową 90°, kierunek wyjścia przewodu pokazano na rys.1.
Dane techniczne
Wytrzymałość na rozciąganie i uderzenia: wartości F1, F2 oraz L1 i L2 wyszczególnione w tabeli, pochodzą z testów odpornościowych przeprowadzonych w określonych warunkach i temperaturze otoczenia.
Deklaracja zgodności CE
Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganiami przepisów zharmonizowanych UE:
- 2014/35/EU Dyrektywa niskonapięciowa
- 2014/30/EU (EMC) Dyrektywa w sprawie kompatybilności elektromagnetycznej
- 2011/65/EU (RoHS) Dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym
Normy zharmonizowane lub inne właściwe specyfikacje techniczne, w odniesieniu do których deklarowana jest zgodność: EN 60947-5-1:2017
Akcesoria
Akcesoria
FC-M12x1: przewód ośmiożyłowy z przyłączem M12x1.
Inne wykonania
Wykonania specjalne na życzenie
- Szybko-przełączający styk elektryczny.
- Uchwyt bez stopnia ochrony IP69K i ze zmniejszoną siłą konieczną do wciśnięcia przycisku (15N). Zamawiając ten produkt należy dodać końcówkę -N15 do kodu i oznaczenia wybranego wykonania standardowego.
Inne wykonania standardowe
M.2000: Uchwyt uzupełniający, bez przełącznika.
M.2000-LD: Uchwyty z sygnalizacją LED.
M.2000-SWM-LD: Uchwyty z przełącznikiem monostabilnym i sygnalizacją LED.
