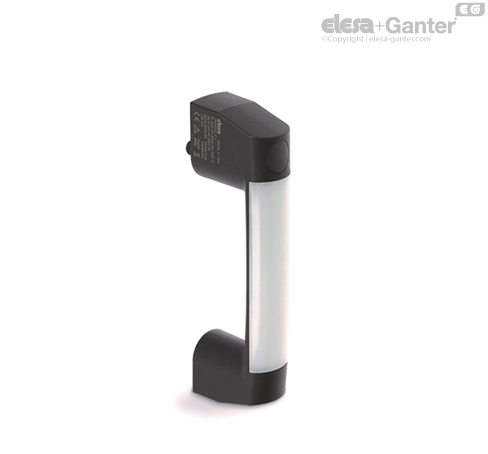

M.2000-LD-RGB-C

			M.2000-LD
			Uchwyty z sygnalizacją LED

	78711-R,20
78710-R,10
78712-R,50
lubGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
lubGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Typu RGB, napięcie zasilania 24V DC +/- 10% (maks. pobór prądu = 120 mA). Odcienie kolorów mogą się nieznacznie różnić w zależności od napięcia zasilania.
Wtopki mosiężne z otworami gwintowanymi, nieprzelotowymi M6, mocowanie od tyłu.
Przewód 8-żyłowy UL: AWG22 RAL9005 PVC UL AWM Typ 1569/2517, połączenie od tyłu, promień gięcia przewodu > 70 mm
Klasa ochrony IP67 i IP69K, patrz tabela EN 60529.

 | Właściwości mechaniczne | Właściwości elektryczne | |||||
|---|---|---|---|---|---|---|
| Typ styków: Ag 999 | Prąd zwarciowy cieplny lth | Przewód 4 A | ||||
| Wtyczka 2.5 A | ||||||
| Napięcie znamionowe izolacji UI | Przewód: 250 Vac | |||||
| Maksymalna częstotliwość przełączania: 3600 cykli/godz. * | Wtyczka: 30 Vac/Vdc | |||||
| Ochrona przed zwarciem: 4A 500V gG | Oporność pomiędzy stykami: 25 mΩ | |||||
| Trwałość mechaniczna: 10 milionów * | Prąd znamionowy (przewód) | |||||
| le/AC-15 ** | 24V-50/60 Hz | 4A | ||||
| 240V-50/60 Hz | 3A | |||||
| le/DC-13 * | 24V-d.c. | 2A | ||||
| 240V-d.c. | 0.4A | |||||
| Siła konieczna do wciśnięcia przycisku : 30N | Prąd znamionowy (wtyk) | |||||
| Promień gięcia przewodu > 70 mm | le/DC-13 (według IEC 60947-5-1) | 24V-d.c. | 2A | |||
| B10D: 20 milionów cykli przełączania | Stopień zanieczyszczenia: 3 | |||||
* według normy EN 60947-5-1
** według normy EN 60945-5-1
| Kategorie użytkowania sprzętu elektrycznego zgodnie z UL508 | M.2000-F (przewód) | M.2000-C (wtyk) |
| Zasilanie AC | 120Vac-3A | 24Vdc/2A |
| Zasilanie DC | 24Vdc-2A |
Uchwyt M.2000-LD jest idealnym połączeniem ergonomii, funkcjonalności i niewielkich rozmiarów.
Łączy on funkcję uchwytu oraz sygnalizatora stanu urządzenia. Uchwyty te są zwykle montowane na drzwiach lub osłonach maszyn. Dzięki odpowiedniemu podłączeniu elektrycznemu kolor światła taśmy LED można skonfigurować, by wskazywał status ochrony (IEC 60204-1).
Przykład doboru:
W przypadku użycia przewodu z wtyczką kątową 90°, kierunek wyjścia przewodu pokazano na rys.1.
Wytrzymałość na rozciąganie i uderzenia: wartości F1, F2 oraz L1 i L2 wyszczególnione w tabeli, pochodzą z testów odpornościowych przeprowadzonych w określonych warunkach i temperaturze otoczenia.
Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganiami przepisów zharmonizowanych UE:
Normy zharmonizowane lub inne właściwe specyfikacje techniczne, w odniesieniu do których deklarowana jest zgodność: EN 60947-5-1:2017
Za pomocą kombinacji zasilania wybranych kanałów RGB możliwe jest uzyskanie jednego z 7 kolorów taśmy LED.
Styk 1 (przewód biały) musi być zawsze podłączony do ujemnego bieguna zasilania. Pozostałe trzy przewody należy podłączyć do bieguna dodatniego, aby uzyskać kolor świecenia taśmy LED: czerwony, zielony i niebieski lub podłączyć kilka jednocześnie, aby uzyskać pozostałe kolory (jak wskazano w tabeli). Światło LED w innych kolorach jest możliwe do osiągnięcia poprzez kontrolowanie jasności poszczególnych kanałów za pomocą sterownika PWM.


 M.2000: Uchwyt uzupełniający, bez przełącznika.
M.2000-SWM: uchwyty z podwójnym monostabilnym przełącznikiem elektrycznym.
M.2000-SWM-LD: Uchwyty z przełącznikiem monostabilnym i sygnalizacją LED.
