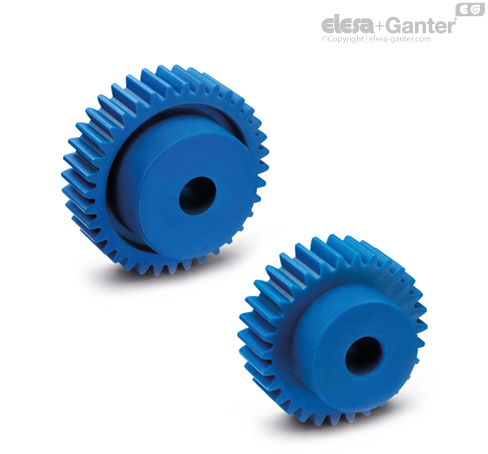

Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor niebieski RAL 5005, wykończony na mat.
Wyprodukowany z materiału zgodnego z FDA (FDA CFR.21 i EU 10/2011).
Wykonania standardowe
- ZCL-1.0-VD: moduł 1.0, przelotowy otwór technologiczny
- ZCL-1.5-VD: moduł 1.5, przelotowy otwór technologiczny
- ZCL-2.0-VD: moduł 2.0, przelotowy otwór technologiczny
Wartość "d" podana w tabeli przedstawia średnicę minimalnego otworu, który należy uzyskać poprzez obróbkę skrawaniem otworu technologicznego.
Informacje
Właściwości
Kolor niebieski RAL 5005 sprawia, że produkt jest widoczny w przypadku dostania się do żywności.
Produkt rekomendowany do stosowania w przemyśle spożywczym i farmaceutycznym.
Podane w tabelach wartości momentów skręcających określone zostały dla prędkości obrotowych pomiędzy 0 a 150 [obr/min]. W zależności od smarowania, temperatury, współpracy z innymi materiałami, czy intensywności użytkowania, wartości momentu skręcającego może ulec zmianie.
Maksymalna klasa tolerancji dla przelotowego otworu: IT 9.
Dane techniczne
Patrz: Elementy przekładni.
Instrukcja użytkowania
Montaż
Dla właściwej współpracy dwóch kół należy uwzględnić odpowiedni luz dodatni. Dla modułów 1.0 - 1.5 zalecany jest luz w przedziale (+0,03 +0,1). Dla modułu 2.0 zalecany jest luz w przedziale (+0,08 +0,3).
