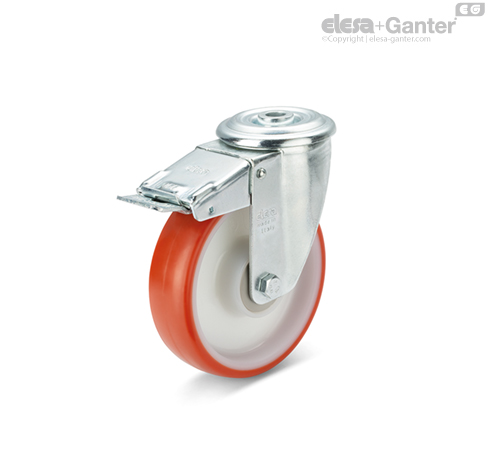

RE.FF-FSF-N Zestawy kołowe ze stalową obudową Piasta z łożyskiem kulkowym, obudową skrętną i przelotowym otworem montażowym, z blokadą

Wieniec

Wtryskiwany poliuretan, twardość 55 wg skali Shore D.

Korpus koła

Technopolimer na bazie poliamidu (PA).

Obudowa stała z płytą montażową

Wykonana z blachy stalowej, ocynkowanej. Obudowa została zaprojektowana tak, aby przenieść obciążenie do 3000 N.

blacha stalowa elektrolitycznie cynkowana

Wykonana z blachy stalowej, ocynkowanej. Obudowa została zaprojektowana tak, aby przenieść obciążenie do 3000 N.

Podwójne łożysko oraz bezpośrednie połączenie płyty z bieżnią łożyska zapewniają doskonałą zwrotność i bardzo mały luz głowicy skrętnej.

Obudowa nie wymaga konserwacji.

W skład obudowy wchodzi (patrz rys.1):

Płyta montażowa: blacha stalowa, elektrolitycznie cynkowana;

Widelec: blacha stalowa, elektrolitycznie cynkowana;

Bieżnia łożyska kulkowego: blacha stalowa, elektrolitycznie cynkowana;

Tuleja osiowa: znajdująca się w płycie montażowej, tłoczona na zimno;

Łącznik: nasmarowane podwójne łożysko kulkowe

Uszczelka przeciwpyłowa: RAL 7015, ciemnoszary technopolimer, dostępne tylko dla wykonania SBL oraz SBF.

Blokada

Całkowita (podwójna) blokada uniemożliwia obrót koła oraz płyty montażowej.

Optymalizacja wymiarów i odciągana dźwignia blokady zapewniają minimalne gabaryty oraz maksymalny komfort obsługi. Sprężyna z hartowanej stali węglowej.

Wózek musi być obrócony, aby użyć blokady. Blokada jest prosta i efektywna w użyciu: załącza się ją oraz zwalnia poprzez naciśnięcie od góry, jednego z dwóch pedałów.

Wykonania standardowe

Otwór przelotowy bezpośrednio w tarczy koła:

• PBL: koło z obudową stałą i płytą montażową, bez blokady.

• SBL: koło z obudową skrętną i płytą montażową, bez blokady.

• SBF: koło z obudową skrętną, płytą montażową i blokadą.

• FBL: koło z obudową skrętną i przelotowym otworem montażowym, bez blokady.

• FBF: koło z obudową skrętną i przelotowym otworem montażowym, z blokadą.

Piasta z łożyskiem kulkowym:

• PSL: koło z obudową stałą i płytą montażową, bez blokady.

• SSL: koło z obudową skrętną i płytą montażową, bez blokady.

• SSF: koło z obudową skrętną, płytą montażową i blokadą.

• FSL: koło z obudową skrętną i przelotowym otworem montażowym, bez blokady.

• FSF: koło z obudową skrętną i przelotowym otworem montażowym, z blokadą.
