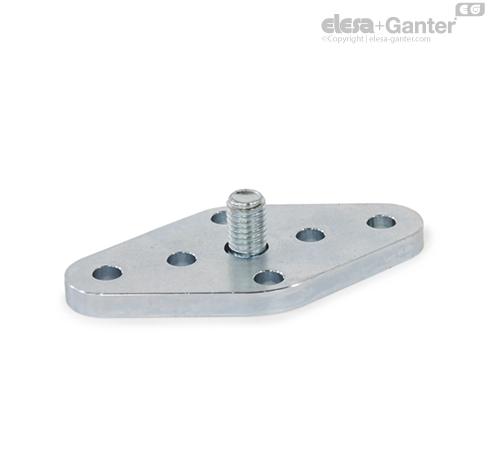

GN 1050.2-L Kołnierze montażowe łożyskowanie pływające

Kołnierze montażowe GN 1050.2 są dostępne jako akcesoria do mocowania szybkozłączy wtykowych GN 1050 i sworzni gwintowanych GN 1050.1 aby rozszerzyć możliwości montażu dla obu elementów mocujących.

Stosuje się je wszędzie tam, gdzie standardowa metoda mocowania szybkozłączy lub sworzni gwintowanych za pomocą centralnego otworu z gwintem wewnętrznym lub zewnętrznym nie jest możliwa do zastosowania lub sprawdza się gorzej ze względu na uwarunkowania konstrukcyjne. Może tak być w przypadku stosowania aluminiowych systemów profili kształtowych lub elementów cienkościennych, które są zbyt słabe, aby przenosić określone obciążenia

Zarówno kołnierz montażowy, jak i szybkozłącze można pozycjonować poprzez otwory d₃ za pomocą kołków sprężystych lub spiralnych, aby w ten sposób zabezpieczyć połączenie przed niezamierzonym obrotem. Dla Typu L (łożyskowanie pływające) otwory na kołki są tak wykonane, aby szybkozłącze miało możliwość kompensacji niewspółosiowości promieniowych sworzni.

• Inne wykończenie powierzchni, np. malowane proszkowo

• Dane dotyczące wytrzymałości śrub / nakrętki
