GN 1050-A Szybkozłącza wtykowe z trzpieniem gwintowanym

Szybkozłącza wtykowe GN 1050 współpracując ze sworzniami gwintowanymi, pozycjonują i łączą komponenty bez konieczności użycia dodatkowych narzędzi GN 1050.1jednocześnie, tworząc trwałe i powtarzalne mocowanie. Podczas częstych procesów przezbrajania (lub takich, które wymagają stosowania dodatkowych narzędzi) można zastosować szybkozłącza wtykowe. Mogą być stosowane na urządzeniach lub liniach produkcyjnych do efektywnego montażu prowadnic bocznych, osłon i klap.

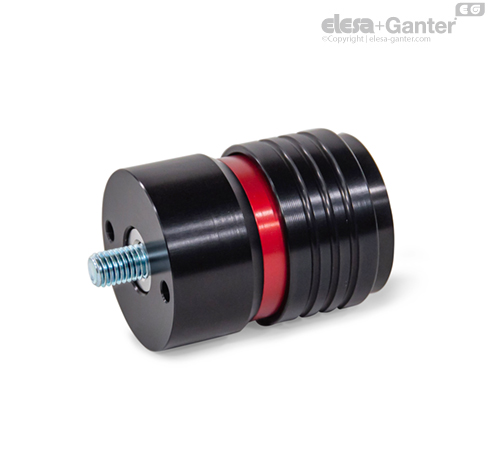

Przycisk zabezpieczający chroni przed przypadkowym otwarciem złącza. Po wciśnięciu tego przycisku tuleję można przesunąć w kierunku osiowym, aby odblokować sworzeń gwintowany umieszczony w otworze szybkozłącza Jednocześnie na zewnętrznej części obudowy pojawia się czerwony pierścień, który wskazuje zwolnienie blokady.

Szybkozłącza nie przenoszą żadnego momentu obrotowego. W przypadku stosowania kilku złączy na tym samym elemencie, w celu skompensowania przesunięcia promieniowego i osiowego, można zastosować model L. W razie potrzeby w otworach d₄ można umieścić kołki pozycjonujące, które będą pozycjonować szybkozłącze. W przypadku modelu L otwory na kołki muszą być odpowiednio większe od strony montażowej, aby była możliwa kompensacja promieniowa.

Kołnierze montażowe GN 1050.2 są dostępne jako akcesoria do montażu szybkozłączy i sworzni gwintowanych, umożliwiając dodatkowe opcje mocowania.

• Sworzeń gwintowany GN 1050.1

• Kołnierze montażowe GN 1050.2

• Inne kolory (anodowanie) lub bez powłoki

• Właściwości stali nierdzewnej

• Dane dotyczące wytrzymałości śrub / nakrętki



Instrukcja dot. bezpieczeństwa:

Podane wartości nośności są osiągalne tylko wówczas, gdy mogą być przenoszone przez konstrukcję, na której jest zamontowane szybkozłącze.

Wszystkie otwory gwintowane, nieprzelotowe lub nakrętki i śruby, zastosoane w aplikacji muszą być co najmniej w klasie wytrzymałości 8.

W zależności od aplikacji należy uwzględnić dodatkowe środki bezpieczeństwa.
