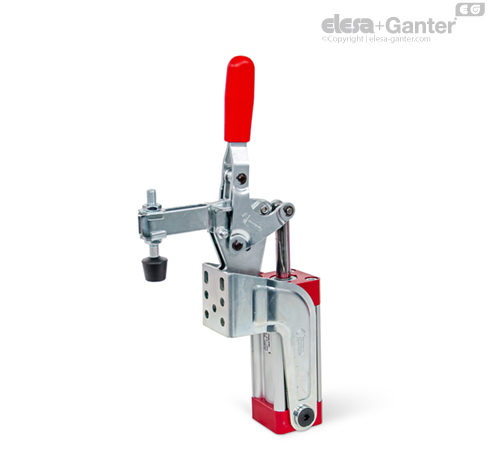

GN 862.1-CPVS Dociskacze pneumatyczne ramię dociskowe rozwidlone, z dwoma przesuwnymi nakładkami i Śruba dociskowa GN 708.1

Dociskacze pneumatyczne GN 862.1 mają taką samą konstrukcję, co dociski GN 862.

Cechą charakterystyczną docisków jest to, że mogą być montowane w dwóch różnych płaszczyznach i mogą być także obsługiwane ręcznie przy pomocy rękojeści. Dla przykładu każdy docisk może być zamykany ręcznie, po czym wszystkie mogą być otwarte przy pomocy funkcji pneumatycznej.

Dla zapewnienia żywotności części mechanicznych oraz siłownika zaleca się nie przekraczanie maksymalnego ciśnienia 6 bar a zespół przygotowania sprężonego powietrza musi być podłączona przed siłownikiem.

Dociskacze GN 862.1 posiada magnes trwały, wbudowany w tłok. W połączeniu z czujnikami GN 3380, możliwe jest wykrycie położenia tłoka, na przykład w celu wdrożenia sterowania w układzie urządzenia.
