Specyfikacja
Wykonania

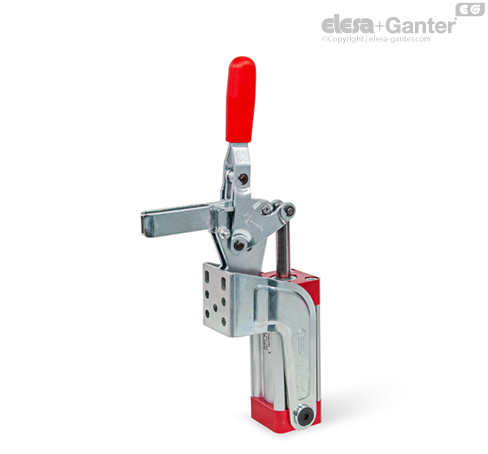

- Typ APVS: ramię dociskowe rozwidlone, z dwoma przesuwnymi nakładkami
- Typ CPVS: ramię dociskowe rozwidlone, z dwoma przesuwnymi nakładkami i Śruba dociskowa GN 708.1
- Typ EPVS: Pełne ramię dociskowe, z uchem do przyspawania
Kod
Części z blachy stalowej
Hartowana stal C10
Ocynkowana, pasywacja niebieska
Sworznie przegubów hartowane
Tuleje przegubów
stal hartowana
Sworznie siłownika
stal hartowana
Siłownik dwustronnego działania
Maksymalne ciśnienie do 6 bar
Wszelkie części ruchome
Specjalnie przesmarowane
Rękojeść z tworzywa sztucznego
Kolor czerwony, odporna na oleje
Śruba dociskowa GN 708.1, typ A
- Stal, ocynkowana, pasywacja niebieska
- Poduszka, czarny neopren, twardość 85 wg skali Shore A
Informacje
Dociskacze pneumatyczne GN 862.1 mają taką samą konstrukcję, co dociski GN 862.
Cechą charakterystyczną docisków jest to, że mogą być montowane w dwóch różnych płaszczyznach i mogą być także obsługiwane ręcznie przy pomocy rękojeści. Dla przykładu każdy docisk może być zamykany ręcznie, po czym wszystkie mogą być otwarte przy pomocy funkcji pneumatycznej.
Dla zapewnienia żywotności części mechanicznych oraz siłownika zaleca się nie przekraczanie maksymalnego ciśnienia 6 bar a zespół przygotowania sprężonego powietrza musi być podłączona przed siłownikiem.
Dociskacze GN 862.1 posiada magnes trwały, wbudowany w tłok. W połączeniu z czujnikami GN 3380, możliwe jest wykrycie położenia tłoka, na przykład w celu wdrożenia sterowania w układzie urządzenia.
