Specyfikacja
Wykonania
- Typ APV: ramię dociskowe rozwidlone, z dwoma przesuwnymi nakładkami
- Typ CPV: ramię dociskowe rozwidlone, z dwoma przesuwnymi nakładkami i Śruba dociskowa GN 708.1
- Typ EPV: Pełne ramię dociskowe, z uchem do przyspawania
Kod
Części z blachy stalowej
Hartowana stal C10
Ocynkowana, pasywacja niebieska
Sworznie przegubów hartowane
Tuleje przegubów
stal hartowana
Sworznie siłownika
stal hartowana
Siłownik dwustronnego działania
Maksymalne ciśnienie do 6 bar
Wszelkie części ruchome
Specjalnie przesmarowane
Śruba dociskowa GN 708.1, typ A
- Stal, ocynkowana, pasywacja niebieska
- Poduszka, czarny neopren, twardość 85 wg skali Shore A
Informacje

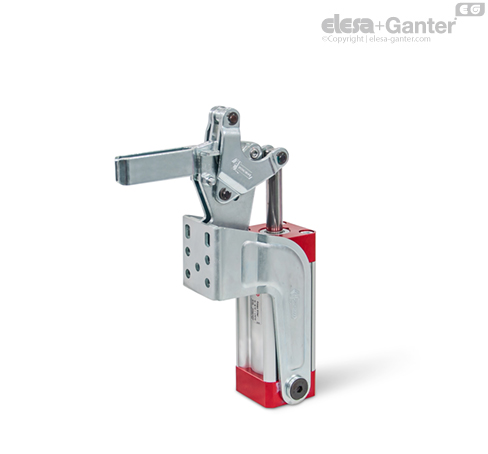

Zasada działania dociskacza pnematycznego GN 862 jest identyczna w konstrukcji i wymiarach z dociskaczami ręcznymi GN 812.
Dla zapewnienia żywotności części mechanicznych oraz siłownika zaleca się nie przekraczanie maksymalnego ciśnienia 6 bar a zespół przygotowania sprężonego powietrza musi być podłączona przed siłownikiem.
Dociskacze GN 862 posiada magnes trwały, wbudowany w tłok. W połączeniu z czujnikami GN 3380, możliwe jest wykrycie położenia tłoka, na przykład w celu wdrożenia sterowania w układzie urządzenia.
