CFM-TR-G

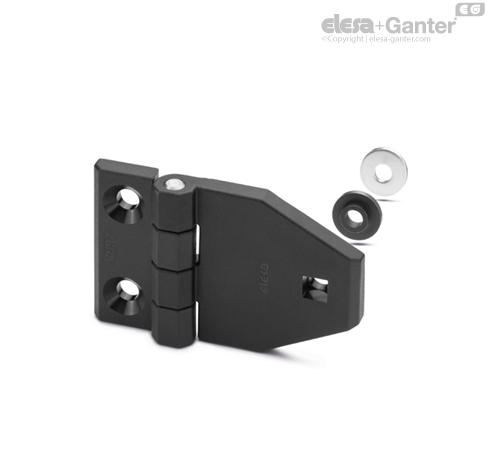

Zawiasy do montażu na szkle lub panelach

Zakres obrotu (wartość przybliżona)

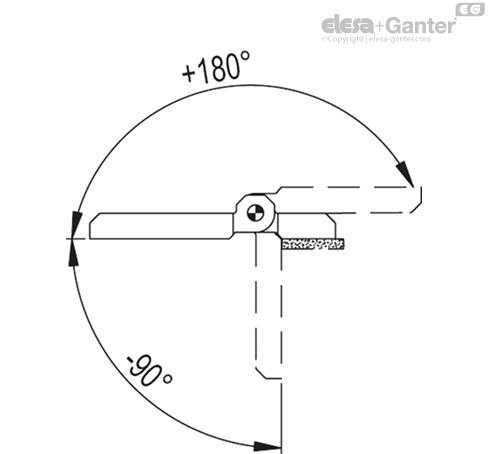

Maks. 270°, pomiędzy 0° i -90° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.



Testy obciążeniowe	SIŁA OSIOWA		SIŁA PROMIENIOWA		SIŁA PRZY ZGIĘCIU 90°
Oznaczenie	Maksymalne obciążenie robocze Ea [N]	Obciążenie niszczące Ra [N]	Maksymalne obciążenie robocze Er [N]	Obciążenie niszczące Rr [N]	Maksymalne obciążenie robocze E90 [N]	Obciążenie niszczące R90 [N]
CFM-TR-G-B.40-SH-5	300	750	420	2500	420	1000
CFM-TR-G-B.50-SH-6	270	1040	480	3500	480	1000
CFM-TR-G-B.60-SH-6	250	1200	370	5000	370	2500

Maksymalne wartości obciążenia roboczego dla różnych zawiasów przedstawiono w tabelach. Uzyskano je w wyniku testów laboratoryjnych, przeprowadzonych w określonej temperaturze i wilgotności (23°C - 50% wilg. wzgl.) w określonych warunkach użytkowania i przez ograniczony czas. Zawsze zaleca się skontrolowanie poprawności działania podczas instalacji na urządzeniu.

Instrukcja montażu na szkle lub panelu

• Wywiercić otwór Ø 10,5 ^+0,2 w szkle lub panelu (min. grubość 4 mm).

• Umieścić zawias od przodu, wyśrodkować pasującą część (d3) w otworze, po czym włożyć śrubę.

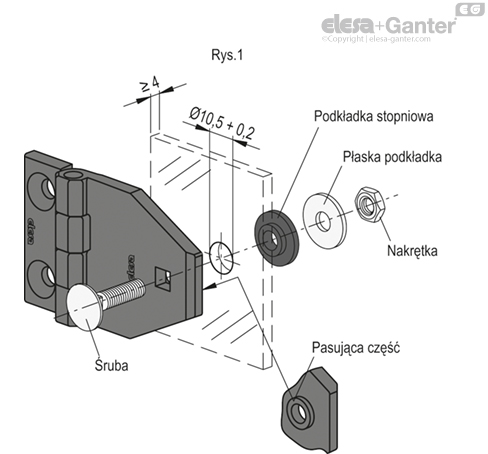

• Po przeciwnej stronie, nałożyć podkładkę z kołnierzem, płaską podkładkę, po czym dokręcić nakrętką (rys. 1).

Do poprawnego działania wymagane jest zamontowanie co najmniej dwóch zawiasów.
