Specyfikacja
Materiał
Wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Sworzeń obrotowy
Stal nierdzewna AISI 303.
Wykonania standardowe

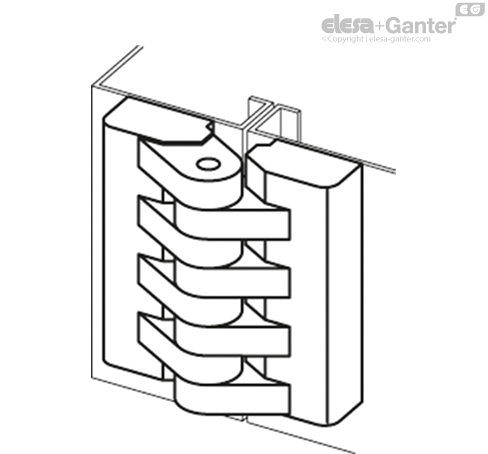

Otwory podłużne, przelotowe dla śrub z łbem cylindrycznym, które pozwalają na regulację zawiasu w czasie montażu.

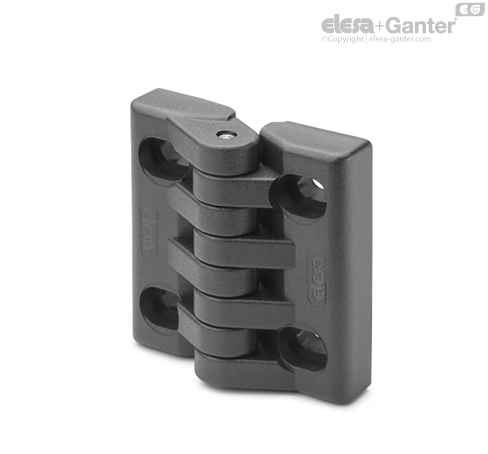

- CFA-SL-H: regulacja promieniowa.
- CFA-SL-V: regulacja osiowa.
- CFA-SL-HV: regulacja mieszana.
Informacje

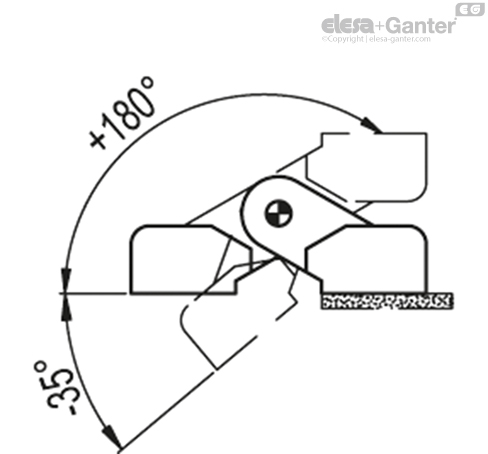

Zakres obrotu (wartość przybliżona)
Maksymalnie 215°, pomiędzy 0° i -35° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).
Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
| Testy obciążeniowe |
|---|
| SIŁA OSIOWA | SIŁA PROMIENIOWA | SIŁA PRZY ZGIĘCIU 90° |
 |  |  |
Maksymalne obciążenie robocze
Ea [N] | Obciążenie niszczące
Ra [N] | Maksymalne obciążenie robocze
Er [N] | Obciążenie niszczące
Rr [N] | Maksymalne obciążenie robocze
E90 [N] | Obciążenie niszczące
R90 [N] |
| 510 | 5280 | 490 | 5790 | 260 | 3190 |
