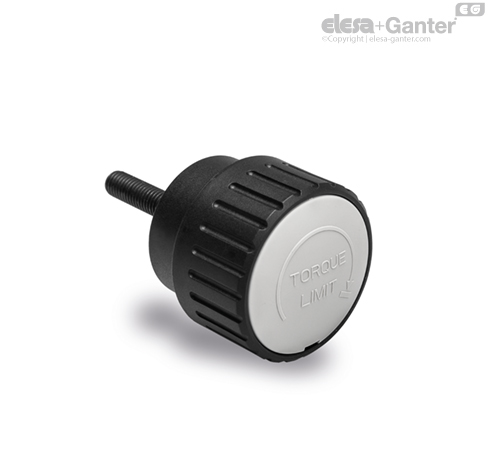

MZD-p Pokrętła z regulowanym momentem siły dokręcania Trzpień gwintowany

Właściwości i zastosowania

Pokrętło MZD posiada wbudowany mechanizm (patent ELESA), który pozwala na regulację maksymalnego momentu siły dokręcania.

Pokrętła te stosowane są kiedy wymagane jest ograniczenie momentu siły podczas ręcznego dokręcania.

Przełożenie momentu obrotowego z pokrętła na element zaciskany odbywa się za pomocą mechanizmu sprężynowego, który wysprzęgla się po przekroczeniu ustalonego momentu obrotowego. Kręcąc odwrotnie do ruchu wskazówek zegara pokrętło odkręca się.

Pokrętło z regulowanym momentem siły dokręcania zostało przetestowane podczas 60.000 cykli zaciskania, wartość momentu siły ustawiona, nie uległa zmianie.

Regulacja momentu siły dokręcania

1. Zdjąć zaślepkę za pomocą wkrętaka płaskiego.
2. Pokrętło ustawione jest fabrycznie na wartość 0.5 Nm. Aby ustawić wymagany moment siły dokręcania, należy zmienić osiowe położenie (wysokość) tarczy z podziałką wkręcając lub wykrecając śrubę z łbem walcowym i gniazdem sześciokątnym (ch = 2.5). Nastawiony aktualnie moment siły dokręcania wskazuje ta wartość, której oznaczenie znajduje się na tej samej wysokości co wycięcie w tarczy. Moment może być regulowany w zakresie 0.2 do 1 Nm. Dokładność z jaką uzyskujemy wybrany moment siły dokręcania, uzależniony jest od dokładności z jaką regulacja jest wykonywana przez operatora (patrz tabela). Powtarzalność uzyskiwanego momentu siły dokręcania mieści się w granicach ± 10%.
3. Wcisnąć z powrotem zaślepkę w gniazdo używając niedużej siły.



Wykonania specjalne na życzenie

Wtopka z innymi otworami lub inne długości gwintowanego trzpienia.
