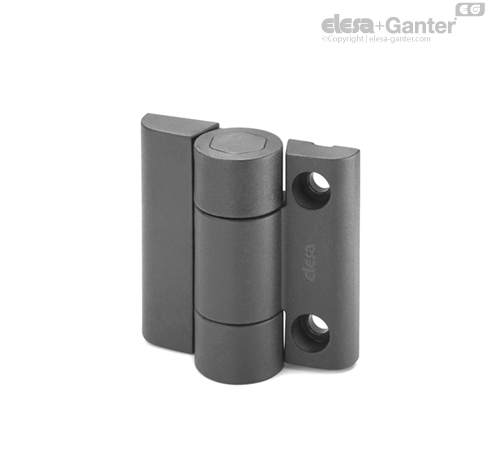

CFVT-CH-150 Zawiasy zatrzaskowe Pozycje blokowania -70° /-7° /150°

Zakres obrotu (wartość przybliżona)

Maks. 255º (-75° i +180° gdzie 0° to pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.



Moment obrotowy

Podany moment obrotowy jest to moment siły, jaki należy pokonać, aby zmienić ustawienie zawiasu.

Zawias został przetestowany podczas 20.000 cykli ciągłego otwierania i zamykania i wartość momentu obrotowego pozostała niezmieniona.

Właściwości i zastosowania

Mechanizm zatrzaskowy (patent ELESA) umożliwia trzy różne pozycje blokowania w zależności od wybranej wersji zawiasu.

Gdy zawias znajduje się w zakresie +/- 25° względem pozycji blokowania, osiąga jedną z tych pozycji (rys. 1) za pomocą wewnętrznego mechanizmu.

Podane wartości uzyskano w testach w bez obciążenia.

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.

Testy obciążeniowe	SIŁA OSIOWA		SIŁA PROMIENIOWA		SIŁA PRZY ZGIĘCIU 90°
Oznaczenie	Maksymalne obciążenie robocze Ea [N]	Obciążenie niszczące Ra [N]	Maksymalne obciążenie robocze Er [N]	Obciążenie niszczące Rr [N]	Maksymalne obciążenie robocze E90 [N]	Obciążenie niszczące R90 [N]
CFVT	300	2100	400	1900	250	1800

Akcesoria

Zaślepki śrub z technopolimeru na bazie poliestru (PBT), kolor czarny, wykończony na mat, montaż zatrzaskowy. (patrz tabela CA.CFVT.).
