Pokrywy śrub, technopolimer

CFP-SH: otwory przelotowe pod wkręty z łbem stożkowym.
CFP-CH: otwory przelotowe pod wkręty z łbem cylindrycznym.
CFP-EH: otwory przelotowe pod wkręty z łbem sześciokątnym.

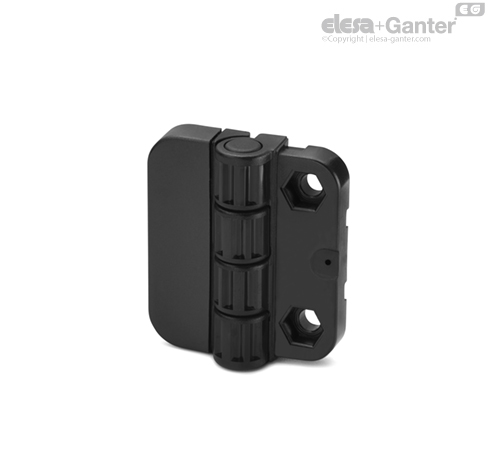

Otwory przelotowe pod śruby z łbem sześciokątnym

Technopolimer na bazie żywicy acetalowej (POM), kolor czarny, wykończony na mat.

Technopolimer na bazie żywicy acetalowej (POM), kolor czarny.

Technopolimer na bazie poliestru (PBT), kolor czarny, wykończony na mat, mocowanie na wcisk.

Maks. 195°, pomiędzy 0° i -15° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).
Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Dostępne zawiasy model CFQ. o tej samej konstrukcji, lecz bez funkcji blokady.
Mechanizm blokujący (patent ELESA), umożliwia cztery różne pozycje blokowania (0°, +80°, +120°, +170°).
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.

Zawias utrzymuje pozycje blokujące do momentu obrotowego o wartości 1,1 Nm (jest to moment siły, jaki należy pokonać aby zmienić ustawienie zawiasu).

Zawias został przetestowany podczas 10.000 cykli ciągłego otwierania/zamykania i wartość momentu obrotowego pozostała niezmieniona.

Testy obciążeniowe
SIŁA OSIOWA		SIŁA PROMIENIOWA		SIŁA PRZY ZGIĘCIU 80° I 90°		SIŁA PRZY ZGIĘCIU 120°		SIŁA PRZY ZGIĘCIU 170°		Moment obrotowy

Maksymalne obciążenie robocze Ea [N]	Obciążenie niszczące Ra [N]	Maksymalne obciążenie robocze Er [N]	Obciążenie niszczące Rr [N]	Maksymalne obciążenie robocze E80 i E90 [N]	Obciążenie niszczące R80 i R90 [N]	Maksymalne obciążenie robocze E120 [N]	Obciążenie niszczące R120 [N]	Maksymalne obciążenie robocze E170 [N]	Obciążenie niszczące R170 [N]	[Nm]
300	1220	350	1970	345	620	285	855	400	1410	1.1
