Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Sworzeń obrotowy
Stal nierdzewna AISI 303, całkowicie schowany w korpusie zawiasu.
Wykonania standardowe
- CFJ-B: niklowane, mosiężne wtopki z otworami gwintowanymi, nieprzelotowymi.
- CFJ-p: niklowane, stalowe trzpienie gwintowane.

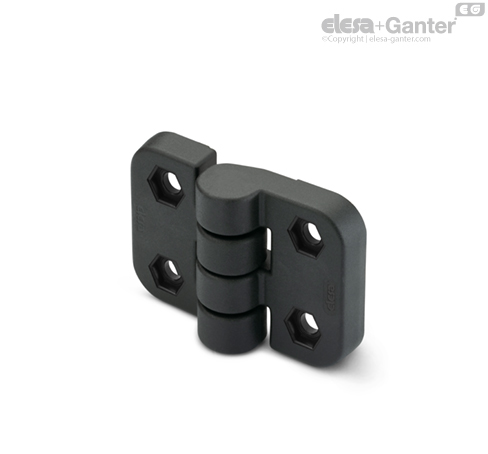

- CFJ-EH: otwory przelotowe pod wkręty z łbem sześciokątnym.
- CFJ-B-SH: niklowane, mosiężne wtopki z otworami gwintowanymi, nieprzelotowymi oraz otwory przelotowe pod śruby z łbem stożkowym.
Informacje
Właściwości i zastosowania
Sworzeń obrotowy zawiasów antywłamaniowych, całkowicie schowany wewnątrz korpusu (patent ELESA) nie może być usunięty, zabezpiecza przed ingerencją osób niepowołanych.
Ta właśnie cecha czyni zawiasy CFJ. szczególnie przydatnymi przy zabudowie maszyn, urządzeń itp., wymagających zabezpieczenia przed niepowołanym dostępem z zewnątrz.
Zakres obrotu (wartość przybliżona)
Maks. 275°, między 0° a -95° i 0° a 180°. (0°= pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).
Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
| Testy obciążeniowe | SIŁA OSIOWA | SIŁA PROMIENIOWA | SIŁA PRZY ZGIĘCIU 90° |
 |  |  |
| Oznaczenie | Maksymalne obciążenie robocze
Ea [N] | Obciążenie niszczące
Ra [N] | Maksymalne obciążenie robocze
Er [N] | Obciążenie niszczące
Rr [N] | Maksymalne obciążenie robocze
E90 [N] | Obciążenie niszczące
R90 [N] |
| CFJ.50 B-M6 | 730 | 4170 | 2220 | 4450 | 710 | 2250 |
| CFJ.50 p-M6x17 | 1420 | 4410 | 2180 | 4350 | 510 | 2220 |
| CFJ.50 EH-6 | 1740 | 3470 | 1490 | 2970 | 460 | 2120 |
| CFJ.50-R B-M6-SH-6 | 1480 | 2780 | 1310 | 2490 | 390 | 1900 |
